ADAM HALL K20C30 CAJETIN DE ESCENARIO DE 16 ENVIOS Y 4 RETONOS CON 30 METROS DE CABLE

ADAM HALL K20C30. Cajetin de escenario de 16 envios y 4 retonos con 30 metros de cable.

Adam Hall K20C30: cajetín de escenario multicore de 20 canales

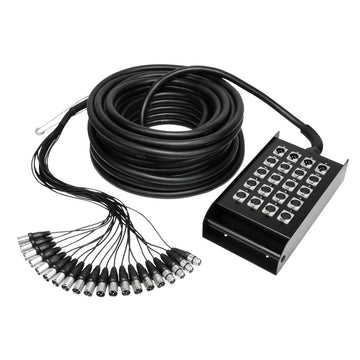

El Adam Hall K20C30 es un cajetín de escenario con manguera multicore de 30 metros diseñado para centralizar las conexiones de audio entre escenario y mesa de mezclas. Su configuración dispone de 16 envíos y 4 retornos, ofreciendo un total de 20 canales para organizar señales de micrófonos, instrumentos y líneas de retorno. Forma parte de la serie 3 Star de Adam Hall y está orientado a sonorización en directo, salas de ensayo, instalaciones y producciones donde se necesitan múltiples conexiones XLR.

La principal ventaja de este sistema es que permite agrupar numerosas líneas de audio en un único cable multipar, simplificando el tendido entre escenario y puesto de control. En lugar de desplegar cables individuales de gran longitud para cada señal, el multicore de 30 metros concentra las conexiones en una solución organizada y fácilmente identificable. Esto resulta especialmente práctico en conciertos, eventos, teatros y montajes de PA donde una instalación ordenada puede facilitar tanto el montaje inicial como las posteriores tareas de comprobación.

16 envíos y 4 retornos para organizar el audio en directo

Los 16 canales de envío permiten trasladar desde el escenario señales procedentes de micrófonos, cajas DI u otras fuentes compatibles hacia la mesa de mezclas. A su vez, los cuatro canales de retorno pueden emplearse para llevar señales en sentido contrario, por ejemplo hacia sistemas de monitorización u otros equipos situados en el escenario, dependiendo de la configuración del sistema. Esta distribución 16/4 proporciona flexibilidad para producciones que necesitan gestionar simultáneamente entradas y retornos desde un mismo punto de conexión.

El K20C30 puede resultar útil tanto en instalaciones temporales como en configuraciones que se montan de forma recurrente. Sus conectores XLR de 3 polos están numerados, lo que facilita identificar cada canal durante el conexionado, las pruebas de sonido y la resolución de posibles incidencias. Una correcta numeración resulta especialmente práctica cuando trabajan varios técnicos o cuando el escenario incorpora numerosas fuentes, ya que permite mantener una correspondencia clara entre el cajetín, la manguera y los canales asignados en la mesa.

Cajetín metálico y cable de 30 metros preparado para el escenario

El cajetín está fabricado en metal y cuenta con laterales prolongados que ayudan a proteger los conectores frente a golpes durante el uso y el transporte. La unión entre la caja y el multicore incorpora un sistema de alivio de tensión reforzado, concebido para reducir el esfuerzo mecánico sobre el cable en una de las zonas más expuestas. También dispone de un asa integrada que facilita su manipulación durante el montaje y desmontaje de equipos de sonido profesional.

La manguera tiene una longitud de 30 metros y emplea cubierta exterior de PVC, mientras que sus conductores son de cobre libre de oxígeno, con una sección indicada de 2 x 0,31 mm² por canal. En el extremo dividido, los conectores disponen de aproximadamente 60 cm de longitud para facilitar su distribución hacia las conexiones de la mesa o del rack. Esta construcción busca combinar flexibilidad de instalación con resistencia para un uso habitual en escenarios y producciones móviles.

Conexiones XLR para un flujo de trabajo más ordenado

El sistema utiliza conectores XLR de 3 polos, con conexiones hembra para los canales de envío y macho para los retornos en el cajetín. Esta disposición permite integrar el multicore en configuraciones de audio analógico habituales, siempre respetando el sentido de señal previsto para cada canal. La identificación individual ayuda a organizar micrófonos, instrumentos y retornos sin necesidad de recurrir a tendidos independientes de larga distancia, mejorando la claridad del cableado alrededor del escenario y de la mesa de control.

Además de favorecer una instalación más limpia, el formato multicore puede agilizar los cambios de escenario y las pruebas de línea. El cajetín dispone de orificios preparados para fijación, por lo que también puede adaptarse a determinadas instalaciones donde interese mantenerlo situado en una posición estable. Sus dimensiones aproximadas son de 180 mm de ancho, 90 mm de alto y 335 mm de profundidad, un formato pensado para ofrecer espacio suficiente para las 20 conexiones manteniendo un manejo práctico.

Una solución para PA, conciertos, teatros e instalaciones de audio

El Adam Hall K20C30 de 16 envíos y 4 retornos está orientado a técnicos de sonido, grupos, empresas de eventos y espacios que necesitan transportar numerosas señales analógicas entre dos puntos separados. Los 30 metros de longitud ofrecen margen para trabajar en escenarios de diferentes dimensiones, mientras que la combinación de entradas y retornos permite plantear configuraciones más completas que un multicore dedicado únicamente al envío de señales hacia la mesa de mezclas.

Para prolongar la vida útil del cable es recomendable evitar dobleces excesivamente cerrados, tirones desde los conectores y tensiones innecesarias en la unión con el cajetín. Durante el transporte conviene enrollar la manguera multicore respetando su curvatura natural y proteger los extremos XLR frente a impactos. También es aconsejable comprobar periódicamente el estado de conectores y cableado, especialmente en equipos destinados a giras, alquiler, directo o montajes frecuentes donde el sistema está sometido a un uso continuado.
