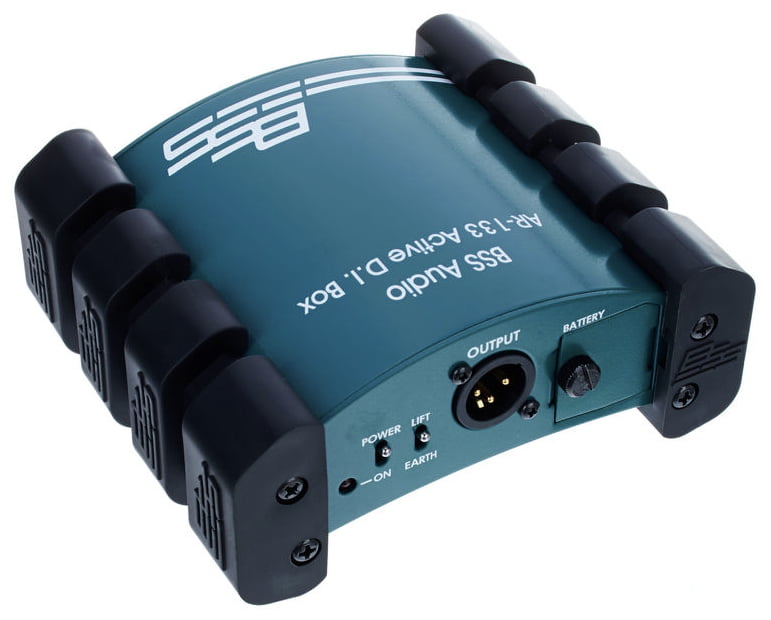

BSS AR133 CAJA INYECCION DIRECTA DI

BSS AR133. Caja de inyección directa DI Box con entrada jack 1/4" y salidas jack no balanceada y XLR balanceada. Necesita alimentación Phantom 48 o batería.

BSS AR-133: caja DI activa para escenario y estudio

La BSS AR-133 es una caja de inyección directa activa diseñada para adaptar señales de instrumentos y equipos de audio a una salida balanceada adecuada para mesas de mezcla, interfaces y sistemas de PA. Su cometido resulta especialmente útil cuando es necesario transportar señal a través de tiradas de cable largas, aislar eléctricamente distintos equipos o conectar fuentes no balanceadas a entradas profesionales. Es una solución habitual para guitarra, bajo, teclados, reproductores y otros dispositivos utilizados en directo o grabación.

Además de actuar como DI Box y balanceador de línea, la AR-133 permite enviar simultáneamente la señal hacia el sistema de sonido y hacia un amplificador u otro equipo mediante su conexión Link. Esto evita recurrir a cables divisores específicos en configuraciones habituales de escenario. Su diseño está orientado a facilitar un flujo de señal ordenado, manteniendo la señal del instrumento disponible para el backline mientras se proporciona a la mesa una salida XLR balanceada y aislada mediante transformador.

Conexión directa de instrumentos, teclados y equipos de audio

Para instrumentos como guitarras, bajos o teclados, la entrada jack de 1/4" permite llevar la señal a la AR-133 y utilizar la salida XLR para enviarla a una mesa de mezclas o interfaz. Al mismo tiempo, la salida Link en jack de 1/4" puede alimentar un amplificador u otro dispositivo. Esta disposición facilita montajes de directo en los que el músico necesita mantener su sistema de amplificación mientras el técnico recibe una señal independiente para mezcla, grabación o monitorización.

La unidad también incorpora una entrada XLR no balanceada en paralelo con la entrada principal, ampliando las posibilidades al trabajar con equipos que emplean diferentes conectores. BSS contempla además su uso con mezcladores de DJ, teclados y fuentes de nivel de línea, por lo que no queda limitada a instrumentos de cuerda. La posibilidad de adaptar diferentes niveles de señal hace que pueda integrarse tanto en un estudio como en un escenario, instalación temporal o sistema de sonido profesional.

Pad de entrada y Ground Lift para adaptar la señal

La BSS AR-133 dispone de un atenuador seleccionable de 0, -20 y -40 dB, pensado para trabajar con señales de distinta intensidad sin sobrecargar la entrada. La posición de 0 dB es apropiada para muchas señales de instrumento, mientras que niveles de salida elevados pueden requerir atenuación adicional. Esta posibilidad resulta especialmente útil cuando se alternan instrumentos, equipos de nivel de línea y otras fuentes cuya señal puede variar considerablemente, permitiendo ajustar la DI al contexto antes de enviar la señal al sistema principal.

También incorpora un interruptor Ground Lift que desconecta la conexión de masa correspondiente en la salida, una herramienta útil cuando aparecen problemas derivados de diferencias de tierra entre equipos interconectados. Su función puede ayudar a evitar determinados bucles de masa dentro de una configuración de audio. Combinado con la salida balanceada y aislada mediante transformador, este control contribuye a que la AR-133 pueda utilizarse de forma práctica en sistemas complejos donde intervienen amplificadores, mesas, interfaces y otros dispositivos alimentados de manera independiente.

Salida XLR balanceada y alimentación flexible

La salida principal se realiza mediante XLR balanceado por transformador, una configuración orientada a transportar la señal hacia entradas profesionales manteniendo aislamiento entre la fuente y el sistema receptor. BSS especifica una respuesta en frecuencia de 30 Hz a 20 kHz, con un planteamiento adecuado para cubrir las aplicaciones habituales de instrumentos y fuentes de audio. La combinación entre adaptación de impedancia, balanceado y aislamiento permite emplear la AR-133 cuando se necesita integrar equipos no balanceados dentro de cadenas de audio profesional.

Al tratarse de una caja DI activa necesita alimentación, que puede obtener mediante phantom power o una batería interna de 9 V. La unidad acepta alimentación phantom dentro del rango especificado por el fabricante y puede cambiar automáticamente a la batería instalada si deja de recibir phantom. Esta doble posibilidad resulta práctica en directo, donde la alimentación desde la mesa simplifica el montaje, pero disponer de batería permite mantener una alternativa cuando la configuración de la consola o del sistema no proporciona alimentación adecuada.

Una DI robusta para técnicos, músicos y producción de audio

La AR-133 está especialmente orientada a músicos, técnicos de sonido y estudios que necesitan una caja de inyección directa activa de un canal adaptable a diferentes fuentes. Puede utilizarse para llevar un bajo o una guitarra directamente a mesa, conectar teclados, integrar determinados equipos de reproducción o facilitar conexiones entre dispositivos con niveles y formatos de señal diferentes. Su diseño también permite organizar los cables de forma que puedan discurrir bajo la propia unidad, ayudando a mantener un montaje más ordenado sobre el escenario.

La construcción utiliza una carcasa de aluminio con laterales moldeados que contribuyen a proteger la unidad y facilitan el uso de varias AR-133 juntas. Para mantener un funcionamiento fiable conviene seleccionar el nivel de atenuación apropiado para cada fuente, comprobar la alimentación antes de comenzar una sesión y desconectar la unidad cuando se utilice con batería y vaya a almacenarse. Con estas consideraciones, la BSS AR-133 puede integrarse en sistemas de directo, grabación, backline y producción profesional con un flujo de conexión sencillo y flexible.
