CAMEO CLSB83 DISTRIBUIDOR DMX 8 CANALES 3 PINS

CAMEO CLSB8.3. Distribuidor DMX en formato de 19" que amplifica la señal de entrada DMX y la distribuye a 8 salidas aisladas eléctricamente. Se conecta directamente a una mesa de mezclas DMX o a equipos DMX.

Cameo SB8.3: distribución DMX profesional en ocho salidas

El Cameo SB8.3 CLSB83 es un distribuidor y amplificador de señal DMX diseñado para dividir una línea de control en ocho salidas XLR de 3 pines aisladas eléctricamente. Esta configuración permite organizar instalaciones de iluminación con varias ramas DMX desde una misma señal de entrada, facilitando un cableado más ordenado en escenarios, salas, teatros y montajes audiovisuales. El equipo regenera la señal recibida antes de distribuirla entre sus diferentes salidas.

Frente a una conexión en cadena larga entre numerosos dispositivos, un splitter DMX de 8 canales permite crear recorridos independientes hacia distintas zonas del montaje. Esto resulta especialmente práctico cuando los proyectores, efectos o equipos controlados mediante DMX están distribuidos por diferentes puntos del escenario o instalación. El aislamiento entre salidas contribuye además a separar las distintas ramas de la red, una característica importante en configuraciones profesionales donde se busca mejorar la fiabilidad del sistema de control.

Para iluminación de directo, teatro e instalaciones

El SB8.3 puede integrarse directamente entre una mesa o controlador DMX y los equipos de iluminación que forman parte de la instalación. Sus ocho salidas permiten dividir la señal hacia diferentes líneas, por ejemplo para separar iluminación frontal, estructuras laterales, trusses o distintas áreas de una sala. Esta distribución puede simplificar montajes con numerosos dispositivos y evitar que toda la instalación dependa de un único recorrido físico de cable DMX.

Su planteamiento resulta adecuado para directos, compañías de alquiler, teatros, instalaciones fijas, salas de eventos y producciones audiovisuales que trabajen con conexiones DMX mediante XLR de 3 pines. También puede ser útil en sistemas de tamaño más reducido cuando interesa dejar preparada una distribución clara para futuras ampliaciones. El número de dispositivos que se conecten posteriormente a cada rama deberá respetar las condiciones habituales de instalación y cableado propias de una red DMX.

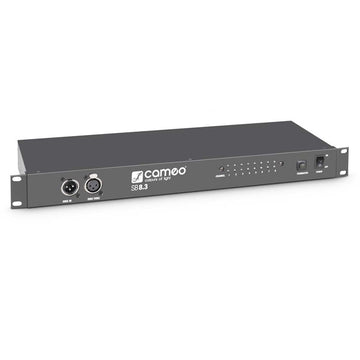

Formato rack 19 pulgadas y conexiones frontales y traseras

El distribuidor se presenta en un chasis de 19 pulgadas y 1 unidad de rack, con unas dimensiones oficiales de 483 x 44 x 160 mm. Cameo permite instalar las orejas de rack tanto en la parte frontal como en la posterior del chasis, una solución útil para adaptar la orientación del equipo a diferentes racks y facilitar el acceso a las conexiones. Su construcción está pensada para integrarse junto a controladores, procesadores y otros dispositivos técnicos utilizados en iluminación profesional.

El SB8.3 dispone de una entrada DMX XLR macho de 3 pines tanto en el frontal como en la parte posterior, conectadas en paralelo. Del mismo modo incorpora conexiones DMX THRU XLR hembra de 3 pines en ambos paneles. Las ocho salidas DMX aisladas se encuentran en la zona posterior, permitiendo mantener concentrado el cableado principal dentro del rack mientras los indicadores y controles necesarios permanecen visibles desde la parte frontal.

Aislamiento de salidas y supervisión de la señal DMX

Cada una de las ocho salidas DMX cuenta con aislamiento eléctrico, de manera que las diferentes ramas quedan separadas entre sí dentro del sistema de distribución. Además de dividir la señal, el Cameo SB8.3 actúa como booster, regenerándola antes de enviarla a las salidas. Esta arquitectura está especialmente orientada a montajes donde es necesario repartir el control DMX hacia varios recorridos sin limitarse a encadenar todos los dispositivos sobre una única línea física.

En el panel frontal se encuentran indicadores LED de alimentación y presencia de señal para los ocho canales, proporcionando una referencia visual rápida durante el montaje o la comprobación del sistema. El equipo incorpora también una resistencia de terminación de 120 ohmios conmutable para la conexión DMX THRU. Este recurso permite gestionar correctamente la terminación de esa línea cuando la configuración lo requiere, manteniendo un planteamiento ordenado y adecuado para redes de control DMX profesionales.

Una solución para organizar redes DMX de forma más flexible

El Cameo CLSB83 está dirigido a técnicos de iluminación, empresas de eventos, salas y usuarios que necesitan distribuir una señal DMX entre varias zonas del montaje. Puede resultar especialmente útil cuando el cableado en cadena deja de ser práctico por la ubicación de los equipos o cuando interesa independizar distintos recorridos. Su combinación de ocho salidas, conexiones de 3 pines y formato rack facilita su incorporación a sistemas de control de iluminación utilizados tanto en instalaciones temporales como permanentes.

Para obtener un funcionamiento fiable conviene utilizar cableado adecuado para señal DMX, mantener conectores y líneas en buen estado y planificar correctamente la terminación de cada recorrido. El equipo funciona con alimentación de 230 V AC a 50 Hz y utiliza una conexión de red IEC, con un consumo especificado de 15 W. Instalado correctamente dentro de un rack, el SB8.3 permite centralizar la distribución DMX y simplificar la organización técnica de sistemas con múltiples líneas de control.

Características Cameo Clsb83:

• Distribuidor DMX profesional de 8 canales
• Carcasa de 19" y 1 U para montaje en rack
• ENTRADA DMX: 1 XLR (3 pins) en el panel frontal, 1 XLR (3 pins) en el panel posterior
• DMX THRU: 1 XLR (3 pins) en el panel frontal, 1 XLR (3 pins) en el panel posterior
• 8 salidas XLR (3 pins) aisladas eléctricamente en el panel posterior
• Indicador de señal DMX en cada canal
• Indicador de tensión
• Resistencia de terminación de 120 Ohmios conmutable para la salida DMX THRU
• Montaje frontal o posterior de las orejas de rack
• Referencia: CLSB83
• Tipo de producto: Distribuidor DMX
• Tipo: protocolo DMX 512
• Entradas DMX: 2 (en paralelo)
• Conectores de entrada DMX: XLR macho de 3 pins
• Salidas en paralelo DMX: 2 (en paralelo)
• Conectores de salida en paralelo DMX: XLR hembra de 3 pins
• Salidas DMX: 8 (aisladas eléctricamente)
• Conexión de salidas DMX: XLR macho de 3 pins
• Controles: Encendido/apagado, terminador de salida DMX THRU
• Indicación: 8 LEDs de señal, 8 x LED de encendido
• Toma eléctrica: Enchufe IEC
• Alimentación eléctrica: Transformador, 230 V AC, 50 Hz
• Consumo: 15W
• Dimensiones (largo x alto x ancho): 483 x 44 x 160 mm
• Peso: 3 Kg
