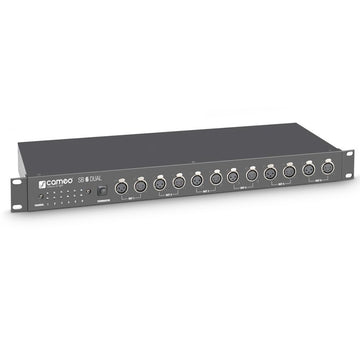

CAMEO SB6 DUAL DISTRIBUIDOR DMX DE 6 CANALES

CAMEO SB6 DUAL. Distribuidor DMX de seis canales en formato rack de 19" que amplifica la seña de la entrada DMX para distribuirla a seis salidas aisladas eléctricamente.

Cameo SB6 Dual: distribución DMX fiable para sistemas de iluminación

El Cameo SB6 Dual es un distribuidor y amplificador de señal DMX diseñado para organizar redes de iluminación con varios equipos de forma más práctica. Recibe la señal procedente de una controladora o de otro dispositivo DMX, la amplifica y la distribuye entre seis salidas eléctricamente aisladas. Esta arquitectura resulta especialmente útil cuando una instalación necesita dividir la señal en diferentes ramales, evitando depender exclusivamente de una única cadena continua de focos, cabezas móviles u otros dispositivos compatibles con DMX.

Además de facilitar una distribución más ordenada, el aislamiento eléctrico entre las salidas ayuda a separar los distintos ramales de la red. Esto resulta conveniente en sistemas profesionales donde intervienen numerosos equipos y recorridos de cable diferentes. El SB6 Dual trabaja con el estándar DMX512 y combina funciones de splitter y booster en una sola unidad, por lo que puede formar parte tanto de instalaciones permanentes como de racks preparados para escenarios, producciones audiovisuales, empresas de eventos o sistemas de iluminación móvil.

Una solución práctica para directo, teatro e instalaciones

En un escenario o instalación con varias zonas de iluminación, un splitter DMX de seis salidas permite organizar los equipos en grupos independientes desde un mismo punto de distribución. Por ejemplo, es posible separar luminarias situadas en diferentes trusses, laterales de escenario o áreas de una sala sin tener que hacer pasar toda la señal sucesivamente por cada dispositivo. Esto simplifica el tendido de cable y puede facilitar tanto el montaje inicial como la identificación de cada ramal durante tareas de mantenimiento.

El Cameo SB6 Dual encaja especialmente bien en racks de iluminación para directo, alquiler, teatros, salas y montajes técnicos donde se utilizan regularmente redes DMX. La unidad puede conectarse directamente a una mesa de luces o integrarse en otro punto del recorrido de señal. Al regenerar la entrada antes de distribuirla, también cumple la función de booster, una característica útil cuando se busca mantener una estructura de distribución clara en configuraciones con varios dispositivos y recorridos de cable.

Formato rack 19 pulgadas y conexiones XLR de 3 y 5 pines

El equipo utiliza un chasis de 19 pulgadas y 1 U de altura, con unas dimensiones oficiales de 483 x 44 x 160 mm. Está preparado para incorporarse a racks profesionales junto a controladores, interfaces y otros componentes de iluminación. Cameo permite además fijar los ángulos de montaje en la parte frontal o posterior del chasis, una característica que facilita adaptar la orientación de la unidad según la distribución del rack y el acceso que se necesite a sus conexiones.

El SB6 Dual dispone de conectividad XLR de 3 y 5 pines, lo que facilita su integración en sistemas que utilizan cualquiera de los dos formatos habituales para señal DMX. La entrada y la conexión THRU están duplicadas en la parte frontal y posterior y funcionan en paralelo, mientras que las salidas se encuentran en la zona trasera. Esta disposición permite mantener el cableado principal organizado dentro del rack y conservar al mismo tiempo accesos útiles desde el panel frontal.

Seis salidas aisladas y supervisión visual de la señal

Cada una de las seis salidas DMX está eléctricamente aislada, de manera que la señal entrante puede distribuirse hacia diferentes secciones del sistema manteniendo separados los ramales. El panel frontal incorpora indicadores LED que permiten comprobar el estado de alimentación y la presencia de señal DMX en los canales. Esta información visual resulta útil durante el montaje y la resolución de incidencias, ya que permite verificar rápidamente si el distribuidor está recibiendo y enviando señal antes de revisar luminarias o cableado situados más adelante.

El equipo incorpora también una resistencia de terminación de 120 ohmios conmutable para la salida DMX THRU. La terminación forma parte de una correcta gestión de determinadas líneas DMX y permite adaptar el distribuidor a la posición que ocupa dentro de la red. Junto al interruptor de encendido, estos controles mantienen el funcionamiento del SB6 Dual sencillo y orientado a tareas concretas de distribución, sin añadir menús o configuraciones innecesarias para un dispositivo destinado principalmente a gestionar señal.

Para técnicos que necesitan una red DMX más organizada

El Cameo SB6 Dual puede resultar especialmente interesante para técnicos de iluminación, compañías de alquiler, salas, teatros y producciones de directo que trabajen con varios grupos de luminarias desde una única fuente DMX. Frente a una instalación basada únicamente en conexiones encadenadas, disponer de seis ramales independientes facilita plantear una topología más ordenada y adaptar el cableado a la distribución física del escenario o recinto. Su formato rack permite además mantener el sistema preparado para montajes recurrentes y transporte profesional.

Para obtener un funcionamiento estable conviene utilizar cableado adecuado para DMX, revisar periódicamente conectores y evitar tensiones mecánicas innecesarias sobre los XLR. El equipo funciona a 230 V AC y 50 Hz, con un consumo especificado de 15 W, y se suministra con cable de alimentación. Su peso oficial es de aproximadamente 2,98 kg, coherente con los 3 kg indicados habitualmente de forma redondeada, por lo que puede instalarse como una unidad estándar de 1 U dentro de un rack técnico.

Características Cameo SB6 Dual:

• Carcasa de 19" y 1 U para montaje en rack
• 6 salidas XLR (3 y 5 pins) aisladas eléctricamente
• Indicador de señal DMX en cada canal
• Indicador de tensión
• Resistencia de terminación de 120 ohmios conmutable para la salida DMX THRU
• Montaje frontal o posterior de las orejas de rack
• Tipo de producto: Distribuidor DMX
• Entradas DMX: 2 en paralelo Conectores de entrada DMX: XLR macho de 3 pins y XLR macho de 5 pins
• Salidas en paralelo DMX: 2 en paralelo
• Conectores de salida en paralelo DMX: XLR hembra de 3 pins y XLR hembra de 5 pins
• Salidas DMX: 6
• Controles: Encendido/apagado y terminador de salida DMX THRU
• Indicación: 6 LEDs de señal y 6 x LED de encendido
• Dimensiones (largo x alto x ancho): 483 x 44 x 160 mm
• Peso: 3 Kg
