EARTHQUAKER DEVICES THE WAVE TRANSFORMER EURORACK MODULE MODULO OSCILADOR

EARTHQUAKER DEVICES THE WAVE TRANSFORMER EURORACK MODULE. Módulo para sintetizador con un oscilador único y siete salidas de audio que utiliza el método wave shapping.

EarthQuaker Devices The Wave Transformer: oscilador analógico Eurorack para síntesis y transformación de ondas

El EarthQuaker Devices The Wave Transformer es un módulo oscilador analógico controlado por voltaje (VCO) para sintetizadores Eurorack, diseñado para explorar la generación y transformación de formas de onda. Combina un carácter sonoro de inspiración vintage con un circuito de procesamiento armónico que permite obtener desde señales tradicionales hasta timbres complejos y experimentales. Su arquitectura ofrece siete salidas de audio simultáneas, incluyendo una salida Complex que modifica la estructura armónica de la señal mediante el control Transform, ampliando considerablemente sus posibilidades de síntesis.

Este oscilador modular Eurorack destaca por su capacidad para combinar generación de sonido, modulación y transformación tímbrica dentro de un mismo módulo. Su circuito completamente analógico proporciona un seguimiento preciso de afinación a lo largo de más de ocho octavas, facilitando tanto la interpretación de secuencias melódicas como la creación de texturas experimentales. La combinación de sincronización Hard Sync y Soft Sync, modulación de frecuencia lineal y exponencial y control de armónicos permite desarrollar sonidos dinámicos que evolucionan durante la interpretación.

Exploración sonora para música electrónica, ambient y producción experimental

El The Wave Transformer de EarthQuaker Devices está orientado a músicos y productores que utilizan sistemas de síntesis modular para crear sonidos originales. Su versatilidad permite desarrollar líneas de bajo con contenido subarmónico, secuencias melódicas, drones, sonidos percusivos y texturas de gran complejidad. La posibilidad de trabajar con diferentes formas de onda simultáneamente facilita la construcción de capas sonoras mediante mezcladores, filtros, envolventes y otros módulos Eurorack, proporcionando múltiples puntos de partida para diseñar instrumentos y estructuras musicales personalizadas.

En un entorno de producción musical, estudio o actuación en directo, sus controles permiten modificar el comportamiento del oscilador sin interrumpir el flujo creativo. La entrada Shape Insert también permite procesar señales externas de nivel modular mediante el circuito Transform, ampliando su utilidad más allá de la generación de oscilaciones internas. Esta característica resulta especialmente interesante para proyectos de música electrónica experimental, ambient, industrial y diseño sonoro, donde las transformaciones armónicas y los movimientos de modulación forman parte esencial de la composición.

Siete salidas de audio, controles de afinación y conexiones de modulación

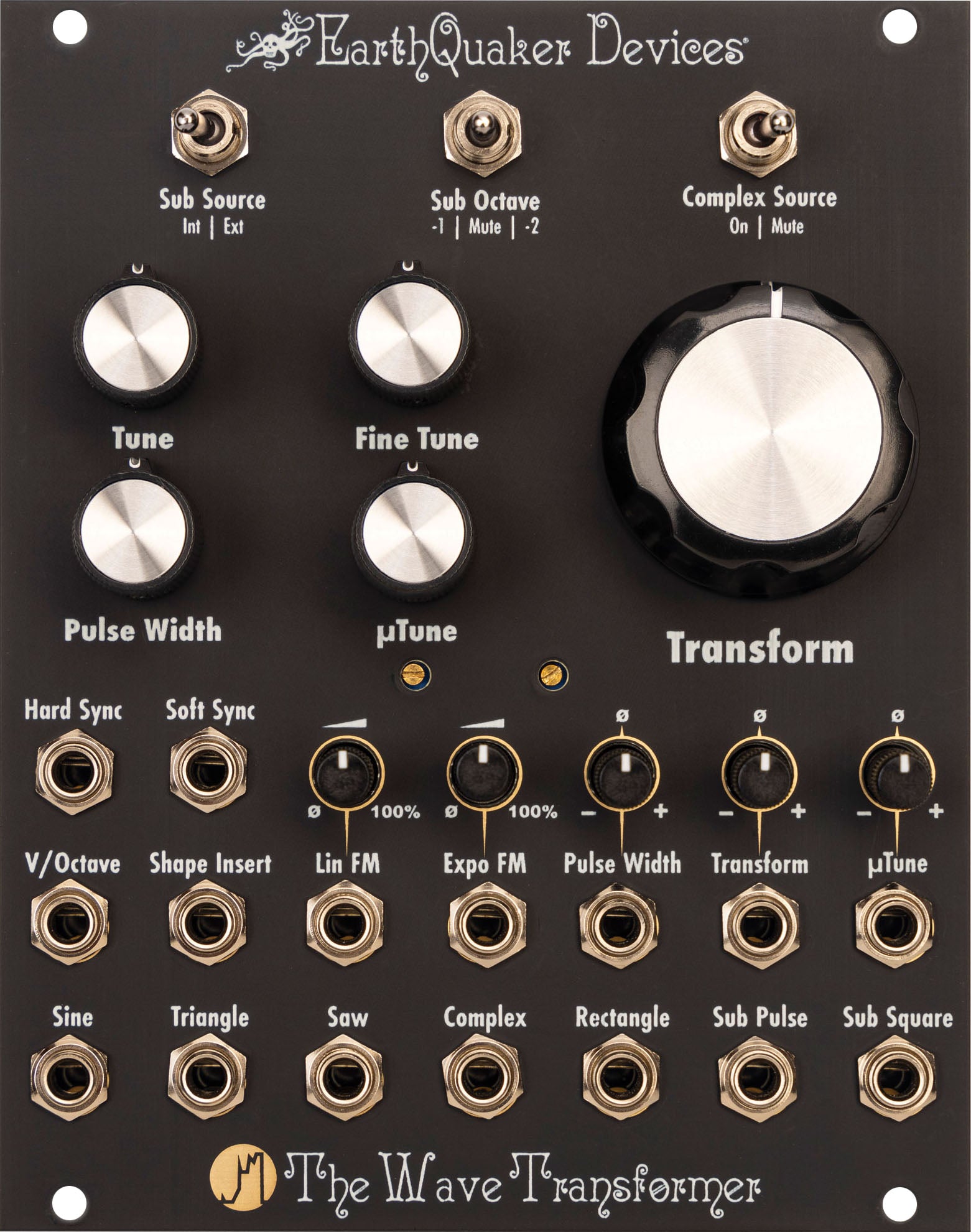

La arquitectura del EarthQuaker Devices The Wave Transformer Eurorack Module incorpora salidas independientes para ondas senoidal, triangular, diente de sierra, rectangular, Complex, Sub Pulse y Sub Square. Las salidas subarmónicas permiten añadir frecuencias situadas por debajo de la señal principal: Sub Pulse genera una señal una octava inferior, mientras que Sub Square puede configurarse a una o dos octavas por debajo. El panel también dispone de controles de afinación gruesa, fina y microafinación, proporcionando diferentes niveles de precisión para ajustar la frecuencia del oscilador.

Su sección de conectividad incluye entradas V/Oct, Hard Sync, Soft Sync, Linear FM, Exponential FM, Pulse Width CV, Transform CV y Micro Tune CV, además de Shape Insert para introducir señales externas. El control Pulse Width modifica el ancho de pulso de la salida rectangular, mientras que Transform regula las variaciones armónicas de la salida Complex. El módulo ocupa 20 HP de espacio Eurorack y presenta una profundidad máxima de 25,4 mm, características que facilitan su integración en diferentes configuraciones de sintetizador modular.

Transformación armónica, sincronización y modulación para crear timbres complejos

El elemento central de este oscilador analógico EarthQuaker Devices es su circuito Transform, que modifica progresivamente una forma de onda básica para generar estructuras armónicas más elaboradas. La salida Complex puede combinar la frecuencia fundamental con armónicos pares, impares y componentes subarmónicos, dando lugar a sonidos cuyo carácter cambia según la posición de los controles y las señales de modulación utilizadas. Mediante la entrada Transform CV es posible automatizar estas variaciones con envolventes, LFO o secuenciadores, creando movimientos tímbricos que pueden desarrollarse lentamente o alcanzar velocidades de audio.

Las entradas de modulación de frecuencia lineal y exponencial permiten explorar nuevos contenidos espectrales, mientras que Hard Sync y Soft Sync ofrecen diferentes comportamientos de sincronización entre osciladores. Otra característica destacada es el interruptor Complex Source, que permite silenciar la señal original dentro del circuito de transformación. Combinado con la entrada Transform CV, este funcionamiento posibilita utilizar la sección Complex como una especie de puerta armónica o VCA, controlando aspectos del timbre y la amplitud mediante voltajes externos.

Integración en sistemas Eurorack y posibilidades para el diseño sonoro avanzado

El The Wave Transformer resulta especialmente interesante para usuarios de sintetizadores modulares que buscan ampliar sus recursos de generación y procesamiento de señales sin depender exclusivamente de módulos adicionales de conformación de onda. Puede integrarse con secuenciadores de voltaje, generadores de envolventes, LFO, filtros y mezcladores para construir cadenas de síntesis adaptadas a distintas necesidades creativas. Su entrada Shape Insert permite, además, experimentar con otros osciladores y fuentes de audio de nivel modular, utilizándolos como material de partida para nuevas transformaciones armónicas.

Su formato de 20 HP para sistemas Eurorack utiliza un conector de alimentación estándar de diez pines y requiere una fuente de alimentación modular compatible. Según las especificaciones del fabricante, su consumo máximo es de 90 mA en el raíl de +12 V, sin consumo en los raíles de -12 V y +5 V. La combinación de múltiples salidas, control por voltaje y transformación analógica convierte este módulo en una herramienta flexible para experimentar con síntesis sustractiva, modulación de frecuencia y técnicas de conformación de ondas dentro de un sistema modular.

Características Earthquaker Devices The Wave Transformer:

• Circuito totalmente analógico
• Más de 8 octavas de seguimiento de tono desde A-1 (13.75 Hz), cubriendo más que el rango completo de un teclado de piano tradicional
• 7 salidas simultáneas de formas de onda
• Atenuadores/attenu-verters dedicados para cada entrada CV
• Entradas de modulación de frecuencia exponencial y lineal
• Entradas sync hard y soft
• Control de ancho de pulso entre 0 y 100 %
• Salida de pulso de suboctava fija a -1 octava con ciclo de servicio del 25%
• Salida Sub Square conmutable entre 1 y 2 octavas descendentes
• Interruptor Complex Source Mute que permite el control simultáneo de volumen y timbre hasta frecuencias de audio a través de la entrada Transform CV
• Dimensiones: 20HP / Profundidad Máxima: 1" (25.4 mm)
• Consumo de corriente: 90 mA como máximo en +12 V y 0 mA en -12 V y +5 V
• Conector de alimentación Eurorack estándar de 10 pines con una marca para indicar los pines negativos
• Protección contra voltaje inverso
• Protección contra sobrecorriente en todas las salidas
