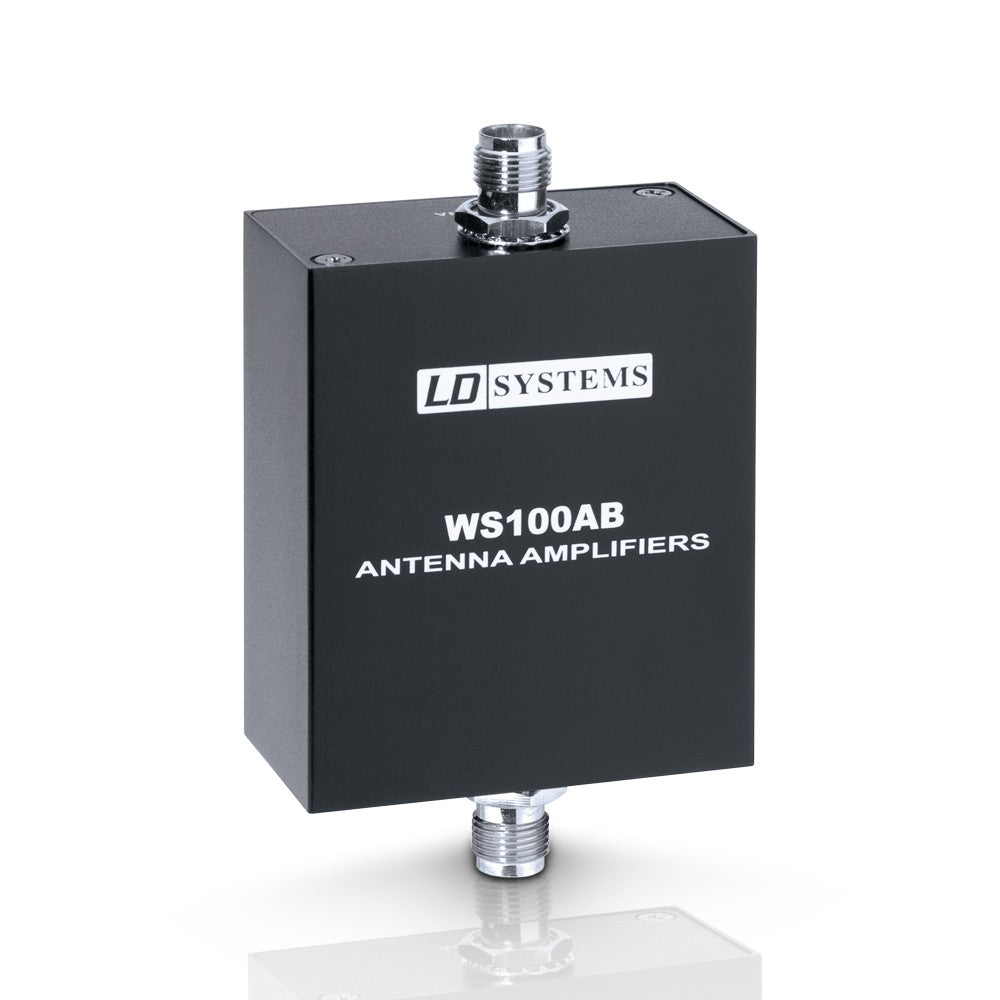

LD SYSTEMS WS 100 AB AMPLIFICADOR DE ANTENA WS100

LD SYSTEMS LDWS100AB. Amplificador de antena para los sistemas inalámbricos de las series LDWS1000G2 y LDWIN42.

LD Systems WS 100 AB: amplificación de antena para sistemas inalámbricos

El LD Systems WS 100 AB es un amplificador de antena activo diseñado para instalaciones de microfonía inalámbrica donde es necesario compensar pérdidas de señal asociadas al recorrido entre la antena y el receptor. Trabaja dentro de una amplia banda de frecuencias de 500 a 900 MHz y proporciona una ganancia de señal de 13 dB. Según la documentación actual del fabricante, está indicado como accesorio compatible con sistemas de la serie LD Systems U500.

Este tipo de dispositivo resulta especialmente útil cuando la disposición del escenario, una instalación fija o la ubicación del rack obliga a separar las antenas de los receptores mediante cable coaxial. En esas situaciones, el WS 100 AB permite reforzar la señal recibida antes de que llegue al equipo inalámbrico. No sustituye una correcta elección y coordinación de frecuencias, pero puede formar parte de una instalación diseñada para conseguir una recepción de radiofrecuencia más consistente cuando existen recorridos de cable que introducen pérdidas.

Una solución para escenarios e instalaciones inalámbricas

En producciones de directo es habitual situar los receptores inalámbricos dentro de un rack mientras las antenas se colocan en una posición diferente para favorecer su cobertura. El amplificador de antena LD Systems WS 100 AB está pensado para este tipo de configuraciones, permitiendo intercalarlo en la línea de antena. Puede resultar útil en escenarios, auditorios, salas de eventos, instalaciones audiovisuales y sistemas de sonido donde se trabaja con antenas remotas y cableado de radiofrecuencia.

La ganancia de 13 dB debe utilizarse teniendo en cuenta la longitud y las pérdidas del cable empleado, ya que una mayor amplificación no implica necesariamente un mejor rendimiento en cualquier instalación. Su función es principalmente compensar atenuaciones dentro de una cadena correctamente dimensionada. Para sistemas con varios receptores, distribuidores y antenas externas conviene planificar conjuntamente niveles de señal, cableado, ubicación de las antenas y distribución RF para mantener un funcionamiento adecuado en todo el sistema inalámbrico.

Conectores BNC de 50 ohmios para integración en sistemas RF

El WS 100 AB dispone de conector BNC de entrada y conector BNC de salida, ambos con una impedancia de 50 ohmios, configuración habitual en sistemas profesionales de distribución de radiofrecuencia. Esto permite incorporarlo entre una antena compatible y el resto de la cadena utilizando cableado coaxial adecuado. Es importante mantener la impedancia correcta en toda la instalación y emplear conectores y cables destinados específicamente a aplicaciones RF para evitar pérdidas adicionales o un comportamiento no previsto.

La documentación oficial actual especifica conexiones BNC y compatibilidad con la serie U500. Por ello, antes de integrarlo en sistemas inalámbricos de otras generaciones o utilizar cableado con conectores diferentes, conviene comprobar la compatibilidad concreta de todos los componentes. El amplificador cubre de 500 a 900 MHz, con un ancho de banda especificado de 400 MHz, por lo que puede trabajar con distintas variantes de frecuencia siempre que el resto del sistema se encuentre dentro de sus parámetros compatibles.

Ganancia activa y alimentación a través de la línea de antena

Como dispositivo activo, el LD Systems WS 100 AB necesita alimentación para proporcionar sus 13 dB de ganancia. El fabricante especifica una alimentación de 9 V DC y señala que esta se realiza a través del conector de salida de antena. Este planteamiento ayuda a simplificar el montaje al evitar una conexión de alimentación independiente directamente junto al amplificador, siempre que se utilice dentro de una configuración compatible capaz de proporcionar la tensión requerida a través de la línea.

Su formato compacto, con unas dimensiones de 65 x 75 x 35 mm, facilita instalarlo dentro de configuraciones donde el espacio disponible es reducido o cerca del recorrido de las antenas. Esta característica permite situar la etapa de amplificación donde resulte adecuada según el diseño RF del sistema. La posición exacta debe decidirse teniendo en cuenta la longitud del cable, la pérdida asociada y los demás elementos presentes, evitando utilizar amplificación adicional cuando la instalación no la necesita.

Para técnicos y usuarios de sistemas inalámbricos U500

El WS 100 AB está especialmente orientado a técnicos de sonido, empresas audiovisuales, salas y usuarios de sistemas LD Systems U500 que necesitan trabajar con antenas separadas físicamente del rack de receptores. Puede ser una herramienta práctica en montajes permanentes y producciones móviles donde la distribución del espacio exige recorridos de cable más largos. Su cometido es reforzar la señal RF dentro de la cadena, ayudando a compensar las pérdidas introducidas por el cableado cuando la instalación se ha dimensionado correctamente.

Para obtener resultados adecuados conviene revisar periódicamente los conectores BNC, cables coaxiales y uniones, ya que cualquier deterioro puede introducir pérdidas incluso aunque se utilice un amplificador. También es recomendable comprobar que la banda de trabajo del sistema se encuentra dentro de los 500 a 900 MHz y que la alimentación disponible es compatible. Una correcta planificación de antenas, frecuencias y niveles RF permitirá aprovechar el WS 100 AB como parte de un sistema inalámbrico estable y adaptado a las necesidades de cada montaje.

Características Ld Systems LDWS100AB:

• Tipo de producto: Amplificador de antena activo
• Banda de frecuencia: 500 MHz a 900 MHz
• Ancho de banda de frecuencia: 400 MHz
• Ganancia de señal: 13 dB
• Conexión de entrada antena: TNC
• Conexión de salida antena: TNC
• Impedancia de entrada antena: 50 Ohmios
• Impendancia de salida de antena: 50 Ohmios
• Dimensiones (largo x alto x ancho): 65 x 75 x 35 mm
