LD SYSTEMS XS 200 AMPLIFICADOR DE PA CLASE D 2X100W 4 OHMIOS

LD SYSTEMS XS200. Amplificador de clase D con una potencia de 100W a 4 Ohmios para aplicaciones profesionales.

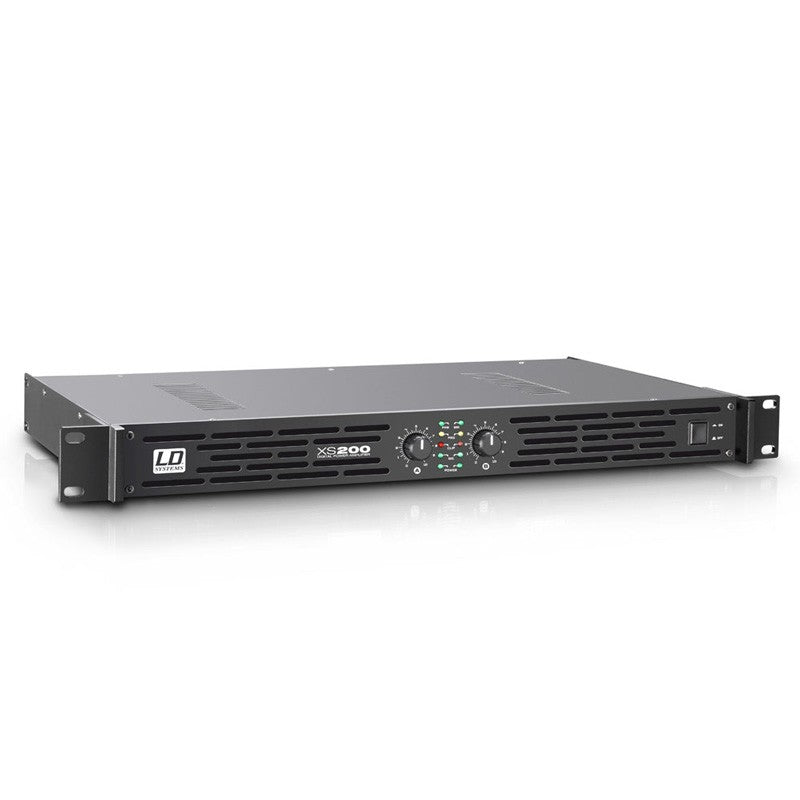

LD Systems XS 200: etapa de potencia compacta de clase D

La LD Systems XS 200 es una etapa de potencia de dos canales diseñada para sistemas de PA donde el espacio, el peso y la facilidad de integración son factores importantes. Su amplificación Clase D entrega 2 x 100 W a 4 ohmios y 2 x 50 W a 8 ohmios, proporcionando una solución práctica para alimentar altavoces pasivos en instalaciones de pequeña escala, equipos móviles, salas de ensayo y otras configuraciones de sonido que no requieren una etapa de gran potencia.

Uno de sus principales atractivos es el formato compacto de 1 unidad de rack, con 482 mm de anchura, 44 mm de altura y 244 mm de profundidad. Según la documentación del fabricante, su peso es de aproximadamente 3 kg. Además, el XS 200 utiliza refrigeración por convección y no necesita ventilador, una característica especialmente interesante en instalaciones donde se busca reducir el ruido mecánico, como estudios, salas multimedia o sistemas de audio domésticos.

Para instalaciones fijas, equipos móviles y sistemas de sonido compactos

Por su combinación de potencia moderada y formato rack, el amplificador de PA LD Systems XS 200 puede emplearse en diferentes entornos profesionales y semiprofesionales. Puede formar parte de pequeños sistemas para música ambiente, presentaciones, salas de reuniones, espacios educativos o instalaciones audiovisuales, además de configuraciones transportables para músicos y técnicos. Su diseño permite integrarlo junto a procesadores, mezcladores y otros equipos de rack sin ocupar más espacio del necesario dentro del sistema.

La ausencia de ventilador amplía también sus posibilidades en situaciones donde el ruido ambiental debe mantenerse controlado. En un estudio, una sala de edición o una instalación cercana al público, la refrigeración por convección evita el sonido generado por un ventilador interno. Para obtener un funcionamiento adecuado es importante respetar la impedancia de las cajas conectadas y disponer de ventilación suficiente alrededor del amplificador, especialmente cuando se instala junto con otros equipos que también generan calor.

Entradas y salidas adaptadas a diferentes configuraciones de audio

El XS 200 dispone de dos canales de entrada y ofrece varias opciones de conexión para integrarse con mesas de mezclas, procesadores y otras fuentes de nivel de línea. Cada canal admite XLR balanceado y jack de 6,3 mm balanceado, además de conexiones RCA no balanceadas. Esta variedad facilita su utilización tanto con equipamiento profesional como con determinados dispositivos de audio que emplean conexiones de consumo, siempre teniendo en cuenta los niveles y el tipo de señal adecuados.

Para conectar altavoces pasivos incorpora salidas compatibles con Speakon y bornes de conexión. Esta combinación permite adaptarse a diferentes tipos de cableado y montajes. El panel frontal incluye controles independientes de volumen para los dos canales, mientras que los indicadores LED permiten supervisar aspectos como presencia de señal, clipping, alimentación y activación de los circuitos de protección. De esta forma es posible controlar visualmente el comportamiento de la etapa durante una sesión o instalación.

Modos estéreo, paralelo y puente para adaptar el sistema

La LD Systems XS 200 puede trabajar en modo estéreo, paralelo o puente. En estéreo, los canales A y B funcionan de forma independiente, permitiendo amplificar una señal estéreo o dos señales distintas. En modo paralelo, la señal introducida por el canal A se distribuye a ambos canales de amplificación. Esta flexibilidad permite adaptar el flujo de señal a diferentes configuraciones sin tener que modificar la estructura completa del equipo de sonido.

En modo puente, ambos canales se combinan para alimentar una única carga, alcanzando 200 W a 8 ohmios según las especificaciones del fabricante. En esta configuración debe respetarse una impedancia mínima de 8 ohmios y seguirse correctamente el esquema de conexión indicado para la etapa. El panel posterior incorpora además selección de ganancia, limitador y función Ground-Lift, esta última destinada a ayudar a resolver determinados problemas de zumbido relacionados con bucles de masa.

Protecciones integradas y funcionamiento orientado a la fiabilidad

Para trabajar en instalaciones de audio y aplicaciones de PA, el XS 200 incorpora diferentes circuitos de protección destinados a mantener el funcionamiento dentro de condiciones seguras. El fabricante especifica protección frente a cortocircuitos, sobrecalentamiento, corriente continua y sobrecarga, además de arranque suave. También cuenta con un limitador conmutable que puede utilizarse para controlar los picos de señal y reducir el riesgo de llevar la etapa a condiciones de clipping excesivo.

El LD Systems XS 200 puede resultar especialmente adecuado para usuarios que necesitan una etapa ligera y de poca profundidad para alimentar cajas pasivas de potencia contenida. Antes de integrarla en un sistema conviene comprobar la impedancia y potencia admisible de los altavoces, utilizar cableado apropiado y seleccionar correctamente el modo de funcionamiento. Su formato de 1U, conectividad variada y funcionamiento sin ventilador facilitan su incorporación a racks compactos destinados a instalaciones, estudio, multimedia y pequeños sistemas de sonorización.

Referencia: LDXS200
Tipo de producto: Amplificador
Tipo: 2 canales
Nivel de salida (1 kHz a 4 Ohmios): 2 x 100W
Nivel de salida (1 kHz a 8 Ohmios): 2 x 50W
Nivel de salida (1 kHz a 8 Ohmios, modo Bridge): 200W
Diseño de electrónica: Clase D
Respuesta en frecuencia: 20 - 20000 Hz
Distorsión (THD): < 0,1 %
Ganancia (Gain): 30 dB / 26 dB / 24 dB
Sensibilidad de entrada: 0.77 V / 1.1 V / 1.4 V (passed)V
Circuitos de protección: Corriente continua, Cortocircuito, Arranque suave, Sobretensión, Sobrecalentamiento
Controles: Limitador, Modo, Volumen, Gain, Ground-Lift, Encendido/apagado
Indicación: Modo, Power, Clip, Señal, Protect (protección de electrónica activa
Entradas de línea: 2
Conexiones de entrada de línea: Jack de 6.3 mm, RCA
Salidas de altavoz: 2
Conexiones de salida de altavoz: compatible Speakon, Bornes
Alimentación eléctrica: Fuente de alimentación conmutada, 115 VAC/230 VAC (conmutable)
Consumo de corriente (carga completa): 240 W
Dimensiones (largo x alto x ancho): 482 x 44 x 244 mm
Peso: 3.8 Kg
