MOOG WERKSTATT 01 CV EXPANDER SINTETIZADOR MODULAR

MOOG WERKSTATT 01 CV EXPANDER. Edición limitada del sintetizador Werkstatt-01 AnalogSynth Kit en un set de montaje sencillo que te permite descubrir cómo se construye un sintetizador incluyendo el expansor CV de 1/8 pulgadas para poder tener el sonido Moog dentro de tu set de música.

Síntesis analógica Moog en un formato abierto a la experimentación

El Moog Werkstatt-01 con CV Expander es un sintetizador analógico monofónico y patchable concebido para explorar la síntesis sustractiva de una manera directa. Su arquitectura reúne un oscilador controlado por voltaje, filtro, amplificador, LFO y generador de envolvente en un instrumento compacto. Las conexiones internas permiten comenzar a crear sonidos sin realizar ningún patch, mientras que los puntos de conexión amplían las posibilidades para investigar rutas de modulación y configuraciones menos convencionales.

Su planteamiento combina instrumento musical, plataforma educativa y fuente de sonido para configuraciones de estudio. Los controles dedicados facilitan comprender cómo influyen la forma de onda, el filtrado, la envolvente y la modulación sobre el resultado final. Esto permite pasar rápidamente de tonos sencillos a bajos, efectos, drones o texturas experimentales, manteniendo un flujo de trabajo físico que favorece la escucha y el aprendizaje frente a una programación basada en menús.

Creación de sonidos, secuencias y prácticas de síntesis

El Werkstatt-01 puede utilizarse de forma autónoma mediante su teclado de 13 pulsadores, con extensión de una octava y control de glide para suavizar las transiciones de afinación. Su funcionamiento monofónico lo orienta especialmente a líneas de bajo, melodías, efectos y sonidos sostenidos. También resulta útil en clases de tecnología musical, talleres de síntesis o sesiones de home studio donde se quiera observar de forma práctica el recorrido de una señal analógica.

Gracias al CV Expander, el sintetizador puede incorporarse a configuraciones con secuenciadores, teclados CV y otros equipos analógicos compatibles. Esta integración permite controlar parámetros desde fuentes externas o utilizar señales internas para modular diferentes destinos. Antes de conectar dispositivos de distintos fabricantes conviene consultar sus rangos de voltaje y necesidades de calibración, especialmente cuando se desea obtener un seguimiento preciso de afinación mediante control de tono por voltaje.

Montaje sencillo y controles accesibles

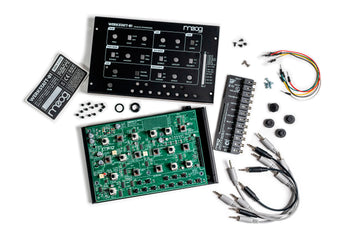

El instrumento se presenta como un kit de ensamblaje sencillo con los componentes electrónicos previamente montados, por lo que no requiere soldadura. La instalación consiste principalmente en colocar la placa dentro del chasis, fijar el panel y montar los pulsadores siguiendo las instrucciones del fabricante. Este formato permite familiarizarse con la disposición interna del sintetizador sin exigir experiencia avanzada en electrónica, aunque es recomendable manipular la placa con precaución para evitar descargas electrostáticas.

El panel ofrece acceso directo a frecuencia y forma de onda del VCO, anchura de pulso, cutoff y resonancia del filtro, velocidad del LFO, profundidad de modulación y comportamiento del VCA. La envolvente dispone de controles de ataque y decay, junto con un conmutador de sustain; no incorpora cuatro controles ADSR independientes. El modo continuo del amplificador facilita la creación de drones, mientras que el modo de envolvente responde a la interpretación o a las señales de disparo.

Oscilador, filtro de escalera y modulación analógica

El oscilador permite seleccionar ondas de diente de sierra o pulso, esta última con ajuste de anchura para modificar su contenido armónico. La señal pasa por un filtro paso bajo de escalera Moog de cuatro polos, con pendiente de 24 dB por octava y control de resonancia. Al elevar la resonancia, el filtro puede alcanzar la autooscilación, ofreciendo una fuente adicional para experimentos tonales y modulaciones dentro de la arquitectura del instrumento.

El LFO proporciona formas de onda triangular y cuadrada para modular la frecuencia del oscilador, la anchura de pulso o el corte del filtro. También puede alcanzar frecuencias dentro del rango audible, lo que permite obtener timbres más complejos mediante modulación rápida. La envolvente puede actuar como otra fuente de control, y la inversión de polaridad disponible en la sección de modulación del filtro amplía la variedad de barridos, ataques y movimientos tímbricos posibles.

Conectividad CV para músicos, estudiantes y sistemas modulares

Los 12 puntos de patch de 3,5 mm del expansor facilitan el acceso a señales de control y audio, evitando depender exclusivamente del conector interno de pines. Esta conectividad permite ampliar el flujo de trabajo con fuentes CV externas, recuperar señales generadas por el propio Werkstatt y experimentar con rutas alternativas entre oscilador, filtro, amplificador, LFO y envolvente. La salida principal utiliza un conector jack de 6,35 mm para enlazar el sintetizador con una mesa, interfaz o sistema de monitorización adecuado.

Puede interesar tanto a quienes se inician en la síntesis modular y semimodular como a usuarios experimentados que buscan una voz analógica compacta para secuenciar, procesar o integrar en un montaje mayor. Para conservar un funcionamiento estable conviene emplear la fuente de alimentación indicada, realizar las conexiones con los equipos apagados cuando proceda y evitar unir dos salidas entre sí. Los ajustes de calibración internos deben abordarse siguiendo la documentación oficial y solo cuando resulten necesarios.

Características Moog Werkstatt 01 CV Expander:

• Circuitos totalmente analógicos
• Oscilador analógico de rango completo, formas de onda seleccionables, filtro de escalera
• CV Expander incluido para hacer nuevas conexiones y desbloquear sonidos
• Tipo de producto: Kit de sintetizador analógico sin montar
• Número de teclas: 13
• Tipo de teclas: Pulsador
• Polifonía: Monofónico
• Oscilador: VCO analógico conmutable entre sierre y pulso
• LFO: LFO analógico conmutable entre triangular y cuadrado
• Filtro: Filtro de escalera analógico Moog -24dB
• Generador de envolventes: ADSR analógico
• Tipo de VCA: Analógico
• Entradas de audio: 1 x 1/4"
• Salidas de audio: 1 x 1/4"
• Otras entradas y salidas: 12 puntos de patch de 1/8"
• Expansión: Semi Modular, conectividad Eurorack
• Fuente de alimentación: Incluye fuente de alimentación de 12 V CC
• Dimensiones (largo x ancho x alto: 24 x 14 x 3.18 cm
