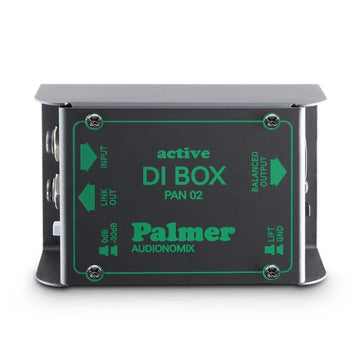

PALMER PAN02 AUDIONOMIX CAJA DE INYECCION DIRECTA ACTIVA

PALMER PAN02. Caja de inyección directa activa que puede funcionar con pilas o alimentación Phantom de 48V.

Palmer PAN 02: caja de inyección directa activa para estudio y directo

La Palmer PAN 02 es una caja de inyección directa activa de un canal diseñada para convertir señales no balanceadas y de alta impedancia en una señal balanceada adecuada para conectarla a una entrada de micrófono de una mesa de mezclas, interfaz de audio o sistema de PA. Su circuito activo proporciona una impedancia de entrada de 1 MOhm, una característica especialmente útil para trabajar con instrumentos y otras fuentes que requieren una entrada de alta impedancia.

Frente a una DI pasiva, su electrónica permite trabajar con una sensibilidad de entrada elevada y entregar una señal apropiada para recorridos de cable más largos. Esto ayuda a integrar guitarras, bajos, teclados y otras fuentes en sistemas profesionales de sonido, reduciendo los inconvenientes asociados a conexiones no balanceadas. La PAN 02 es una solución compacta para quienes necesitan una DI activa fiable y sencilla de incorporar a un equipo de grabación, ensayo o directo.

Preparada para escenarios, estudios y sistemas de grabación

En un escenario, la Palmer PAN 02 permite enviar la señal de un instrumento hacia la mesa de mezclas mediante una conexión balanceada, mientras la salida THRU en jack de 6,3 mm puede mantener una conexión paralela hacia un amplificador u otro equipo. Esta configuración resulta práctica cuando se necesita conservar simultáneamente el sonido del amplificador en el escenario y proporcionar al técnico una señal independiente para el sistema de PA o la grabación.

En estudio y home studio, la conversión a baja impedancia y señal balanceada facilita la conexión de diferentes fuentes a previos de micrófono e interfaces compatibles. El uso de una caja DI también resulta especialmente relevante cuando hay tiradas de cable largas, ya que una conexión balanceada está mejor preparada para minimizar interferencias y degradaciones asociadas al transporte de señales de alta impedancia. Por ello, puede integrarse tanto en configuraciones móviles como en instalaciones permanentes.

Entrada de alta impedancia, atenuador y salida balanceada

La PAN 02 dispone de una entrada mediante jack de 6,3 mm y cuenta con un atenuador seleccionable de 0 o -30 dB. Esta función permite adaptar la caja a fuentes con distintos niveles de señal, ampliando sus posibilidades más allá de instrumentos con salida moderada. La salida principal utiliza conexión XLR y está balanceada mediante transformador, una arquitectura orientada a proporcionar una conexión adecuada con mesas, previos y otros equipos profesionales de audio.

También incorpora un conmutador Ground Lift destinado a desconectar la masa cuando una instalación presenta problemas derivados de bucles de tierra. Palmer emplea en este modelo un circuito de masa flotante que permite utilizar esta función incluso cuando la caja recibe alimentación phantom. Todo el conjunto está integrado en una carcasa de acero compacta, pensada para soportar el uso habitual en escenarios, estudios, salas de ensayo y configuraciones técnicas transportables.

Funcionamiento con alimentación phantom de 48 V o batería

Una de las ventajas prácticas de esta caja DI activa Palmer es la posibilidad de utilizar dos métodos de alimentación. Puede funcionar mediante alimentación phantom de 48 V suministrada por una mesa de mezclas o un previo compatible, evitando la necesidad de una fuente adicional en muchas instalaciones profesionales. Cuando no se dispone de alimentación phantom, también puede utilizarse con una batería de 9 V, lo que facilita su integración en configuraciones muy diferentes.

Esta doble posibilidad de alimentación aporta flexibilidad tanto en equipos de directo como en sistemas de grabación portátiles. El circuito activo de la PAN 02 ofrece una respuesta de frecuencia especificada de 10 Hz a 20 kHz y admite niveles de entrada elevados cuando se utiliza la atenuación correspondiente. De este modo, puede trabajar con diversas fuentes sin limitarse exclusivamente a una única aplicación, siempre ajustando correctamente el nivel según el equipo conectado.

Una DI activa para músicos, técnicos y estudios

La Palmer PAN 02 puede resultar especialmente interesante para guitarristas, bajistas, teclistas, técnicos de sonido y estudios de grabación que necesiten adaptar una señal no balanceada a una entrada balanceada de micrófono. Su combinación de alta impedancia de entrada, salida XLR balanceada, conexión THRU y atenuación seleccionable permite utilizarla en configuraciones sencillas o integrarla dentro de sistemas más amplios de directo, grabación y producción musical.

Su formato compacto, con una carcasa de aproximadamente 110 x 73 x 42 mm, facilita incluirla en un pedalboard, maleta de accesorios o equipo técnico sin ocupar demasiado espacio. Para obtener un funcionamiento adecuado conviene seleccionar correctamente el atenuador según el nivel de la fuente y recurrir al Ground Lift únicamente cuando sea necesario solucionar problemas relacionados con la masa. Con estos controles, la PAN 02 ofrece una forma directa de incorporar conectividad balanceada a múltiples configuraciones de audio.

Características Palmer Pan02:

• Electrónica activa que permite obtener una alta impedancia de entrada (1 MOhm) y una mayor sensibilidad de entrada (diferencia típica entre entrada y salida de -4 dB)
• Impedancia de salida máxima con alimentación Phantom de +10 dBu
• Salida balanceada por transformador
• Circuito especial con masa flotante que permite utilizar el conmutador Ground-Lift para desconectar la masa del sistema incluso cuando funciona con la alimentación fantasma
• Carcasa metálica de 110 x 73 x 42 mm
