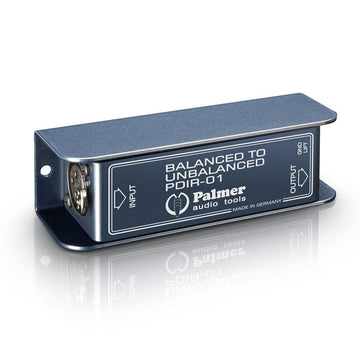

PALMER PDIR01 CAJA DE INYECCION DIRECTA INVERTIDA

PALMER PDIR01. Caja de inyección directa invertida para conectar una señal balanceada a una entrada no balanceada.

Palmer PDIR01: conversión de señal balanceada a no balanceada

La Palmer PDIR01 es una caja DI invertida diseñada para realizar el proceso contrario al de una caja de inyección convencional: permite llevar una señal balanceada a una entrada no balanceada de forma adecuada. Resulta especialmente útil cuando se necesita interconectar equipos de audio con formatos de señal diferentes sin recurrir simplemente a adaptadores de cable, una solución que puede provocar una adaptación poco apropiada entre los dispositivos.

Su funcionamiento es pasivo y está basado en transformador, por lo que no necesita alimentación externa para trabajar. La relación de transformación es 1:1 y el dispositivo dispone de un único canal, planteando una solución sencilla para cadenas de señal concretas. Este enfoque convierte a la PDIR01 en una herramienta práctica para estudio, directo, home studio y configuraciones de audio profesional en las que sea necesario pasar de una conexión balanceada a otra no balanceada.

Una solución práctica para estudio, escenario y sistemas de audio

En una instalación de audio pueden aparecer situaciones en las que una salida balanceada deba conectarse a un equipo equipado con entrada no balanceada. La Palmer PDIR01 está desarrollada específicamente para este tipo de aplicación, evitando utilizar una caja DI convencional conectada al revés. Esto facilita la integración entre diferentes elementos de una cadena de sonido y proporciona una solución específica cuando las características de las conexiones de origen y destino no coinciden.

Puede tener utilidad tanto en grabación y producción musical como en escenarios, instalaciones y configuraciones de backline, siempre que los niveles y características de los equipos conectados sean compatibles. Su formato compacto también permite incorporarla fácilmente a un sistema de trabajo existente. De esta manera, técnicos, músicos y productores pueden disponer de una herramienta dedicada para resolver determinadas conexiones balanceadas/no balanceadas sin complicar innecesariamente el recorrido de la señal.

Conexiones XLR y jack con aislamiento mediante transformador

La PDIR01 dispone de una entrada XLR y una salida mediante jack de 6,3 mm, una disposición que refleja directamente su función dentro de la cadena. El circuito está balanceado mediante transformador y trabaja con una relación 1:1. Palmer especifica una impedancia de entrada y salida de 2 kOhm, además de una respuesta en frecuencia de 20 Hz a 20 kHz, parámetros pensados para realizar esta conversión manteniendo un recorrido de señal sencillo.

También incorpora un control Ground Lift, especialmente útil en configuraciones donde la conexión entre distintos equipos puede generar problemas relacionados con masas. La carcasa está fabricada en acero con superficie texturizada, proporcionando un formato apropiado para el uso habitual con equipamiento profesional. Con unas dimensiones de 110 x 35 x 39 mm y un peso de 0,17 kg, resulta fácil de transportar y de integrar junto a otros dispositivos de señal.

Integración sencilla en cadenas de audio analógicas

La principal ventaja de una DI invertida como la Palmer PDIR01 es disponer de una herramienta diseñada expresamente para esta dirección de conversión. En lugar de tratar de reutilizar una caja DI estándar de una forma para la que no ha sido concebida, permite conectar correctamente una fuente balanceada con un destino no balanceado. Esto puede simplificar el flujo de trabajo cuando se combinan mesas de mezclas, procesadores, interfaces u otros equipos analógicos con dispositivos que emplean conexiones diferentes.

Al tratarse de un dispositivo pasivo, su incorporación a la cadena no requiere fuentes de alimentación, adaptadores de corriente ni baterías. El transformador proporciona además aislamiento eléctrico entre los equipos conectados, mientras que el Ground Lift ofrece una herramienta adicional para tratar determinadas situaciones de masa. Su planteamiento está orientado a solucionar un problema específico de interconexión sin añadir controles innecesarios ni convertir el proceso en una configuración compleja.

¿Para quién resulta útil la Palmer PDIR01?

La Palmer PDIR01 puede resultar especialmente interesante para técnicos de sonido, estudios de grabación, músicos y usuarios de home studio que trabajan habitualmente con equipos analógicos de distintos tipos. Es una herramienta específica más que una caja DI convencional, por lo que cobra sentido cuando existe una necesidad concreta de enviar una señal balanceada hacia una entrada no balanceada. También puede formar parte de un conjunto de utilidades destinado a resolver conexiones imprevistas durante montajes o sesiones.

Para obtener un resultado adecuado conviene comprobar siempre el nivel y las características de los equipos que se van a interconectar, especialmente cuando se combinan dispositivos diseñados para funciones diferentes. La propia Palmer especifica un nivel máximo de entrada y salida de +6 dBu para este modelo. Utilizada dentro de sus condiciones de funcionamiento, la Palmer PDIR01 DI-REVERSE ofrece una forma compacta y especializada de adaptar este tipo de conexión en sistemas de audio profesionales y domésticos.

Características Palmer PDIR01:

• Tipo de producto: Caja DI pasiva
• Canales: 1
• Entradas: 1
• Conectores de entrada: XLR
• Nivel máx. de entrada: +6 dBu
• Impedancia de entrada: 2 kOhmios
• Número de salidas: 1
• Conectores de salida: Jack de 6.3 mm
• Nivel máx. de salida: +6 dB
• Impedancia de salida: 2 k Ohmios
• Respuesta en frecuencia: 20 - 20000 Hz
• Balanceado por transformador: Sí
• Relación: 1:1
• Controles: Ground-Lift
• Material de la caja: Acero
• Superficie de la caja: texturizada
• Dimensiones (largo x ancho x alto): 110 x 35 x 39 mm
• Peso: 0.17 Kg
