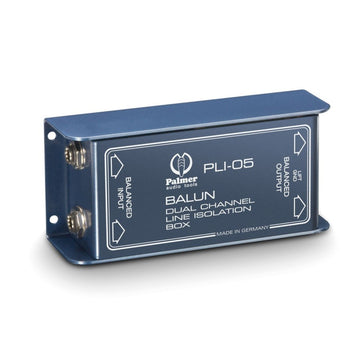

PALMER PLI05 BALUN CAJA AISLANTE DE 2 CANALES

PALMER PLI05. Caja aislante de 2 canales que se puede utilizar tanto para señales balanceadas como no balanceadas pensado para impedancias elevadas.

Palmer PLI05 Balun: aislador de línea de 2 canales para audio profesional

El Palmer PLI05 Balun es una caja de aislamiento de línea pasiva de dos canales diseñada para mejorar la conexión entre equipos de audio y reducir los problemas de zumbidos asociados a los bucles de masa. Mediante transformadores de aislamiento, permite separar galvánicamente los dispositivos conectados sin interrumpir la transmisión de la señal de audio. Su funcionamiento resulta especialmente útil en instalaciones de sonido, estudios de grabación y sistemas de directo donde intervienen diferentes equipos alimentados desde la red eléctrica.

Una de las principales ventajas del Palmer PLI05 es su capacidad para trabajar con señales balanceadas y no balanceadas, lo que facilita su integración en configuraciones de audio diversas. Sus dos canales independientes permiten procesar conexiones estéreo o dos señales mono por separado. Gracias a su diseño pasivo, no necesita alimentación externa para funcionar, simplificando el montaje y evitando añadir otro dispositivo alimentado al sistema. Es una solución práctica para mantener conexiones de línea más limpias cuando aparecen interferencias relacionadas con diferencias de potencial de masa.

Aislamiento galvánico para reducir zumbidos y bucles de masa

Los bucles de masa pueden producirse cuando varios dispositivos de audio están conectados entre sí y existen diferencias de potencial eléctrico entre sus conexiones de tierra. Estas situaciones pueden generar zumbidos audibles que afectan a la reproducción, monitorización o grabación. El Palmer PLI05 utiliza transformadores de aislamiento para transmitir la señal mediante acoplamiento magnético, evitando una conexión eléctrica directa entre las masas de entrada y salida. De esta manera, ayuda a reducir los ruidos provocados específicamente por este fenómeno.

Esta función resulta especialmente interesante al conectar mesas de mezclas, procesadores de efectos, teclados electrónicos, interfaces de audio y otros dispositivos con salidas de línea compatibles. En una instalación de sonido profesional, el aislador de línea Palmer PLI05 puede colocarse entre dos equipos para interrumpir el recorrido eléctrico que origina un bucle de masa. Su utilidad depende de la causa de la interferencia, por lo que conviene identificar previamente el problema, ya que no sustituye una conexión correcta ni elimina necesariamente otros tipos de ruido.

Conexiones jack de 6,3 mm y construcción compacta

El Palmer PLI05 incorpora dos entradas y dos salidas jack de 6,3 mm, con conectores que permiten trabajar tanto con señales balanceadas mediante cables TRS como con conexiones no balanceadas mediante cables TS. Esta versatilidad facilita la adaptación entre distintos equipos de audio sin recurrir necesariamente a dispositivos adicionales de conversión. Además, el aislamiento mediante transformadores permite interconectar configuraciones balanceadas y no balanceadas, siempre teniendo en cuenta las características eléctricas y los niveles de señal de los equipos utilizados.

Su carcasa está fabricada en aluminio de fundición, un material adecuado para proteger los componentes internos durante el uso habitual en entornos profesionales. Con unas dimensiones aproximadas de 120 x 60 x 35 mm y un peso de 280 gramos, presenta un formato compacto que facilita su colocación cerca de mesas de mezclas, racks de procesamiento o equipos de escenario. Su construcción sencilla y sus conexiones claramente diferenciadas permiten incorporarlo a una instalación sin añadir controles innecesarios al recorrido de la señal.

Transformadores de aislamiento y transmisión de señal de línea

El funcionamiento del Palmer PLI05 Balun de 2 canales se basa en transformadores con una relación de transformación de 1:1, concebidos para proporcionar aislamiento galvánico sin realizar una conversión nominal de ganancia. El dispositivo cuenta con una impedancia de entrada de 10 kO y una impedancia de salida especificada de 600 O. Su diseño está orientado a conexiones de línea, especialmente en sistemas con impedancias relativamente elevadas, donde resulta importante mantener una adaptación eléctrica adecuada para evitar pérdidas de nivel innecesarias.

La respuesta en frecuencia especificada por el fabricante abarca de 20 Hz a 20 kHz, cubriendo el espectro audible habitual en aplicaciones musicales y de audio profesional. Tanto la entrada como la salida admiten un nivel máximo nominal de +6 dBu, un dato que conviene considerar al integrar la unidad con otros dispositivos. Al tratarse de un aislador pasivo, no incorpora etapas de preamplificación ni controles de ganancia, por lo que su función principal consiste en proporcionar separación galvánica y facilitar determinadas interconexiones de audio.

Una solución práctica para estudios, escenarios e instalaciones de sonido

El Palmer PLI05 puede resultar especialmente útil para técnicos de sonido, músicos, productores y profesionales de instalaciones audiovisuales que necesitan conectar dispositivos de línea sin introducir zumbidos derivados de bucles de masa. En un estudio de grabación o home studio, puede utilizarse para aislar conexiones entre equipos compatibles cuando se detectan problemas de este tipo. También encuentra aplicación en escenarios, sistemas de reproducción y montajes audiovisuales donde diferentes dispositivos comparten una cadena de señal y requieren conexiones eléctricamente aisladas.

Antes de incorporar esta caja aislante de audio de dos canales, es recomendable comprobar el tipo de señal, los conectores y las impedancias de los dispositivos que se desean interconectar. También conviene utilizar cables adecuados y mantener correctamente las conexiones de seguridad eléctrica de los equipos. Gracias a su formato compacto, su funcionamiento pasivo y la posibilidad de trabajar con señales balanceadas y no balanceadas, el Palmer PLI05 permite resolver situaciones habituales de interconexión de línea sin complicar innecesariamente el sistema de audio.

Características Palmer Pli05:

• Tipo de producto: Aislador de línea pasivo de 2 canales
• Entradas: 2
• Conectores de entrada: Jack de 6.3 mm
• Tipo de entrada: Balanceado/no balanceado en función del jack
• Impedancia de entrada: 10kOhmio(s)
• Nivel máx. de entrada: + 6 dBu
• Número de salidas: 2
• Conectores de salida: Jack de 6.3 mm
• Tipo de salida: Balanceado/no balanceado en función del jack
• Impedancia de salida: 600 Ohmios
• Nivel máx. de salida: + 6 dB
• Balanceado por transformador: Sí
• Relación: 1:1
• Respuesta en frecuencia: 20 - 20000 Hz
• Material de la caja: Aluminio de fundición
• Superficie de la caja: texturizada
• Dimensiones (largo x ancho x alto): 120 x 60 x 35 mm
• Peso: 0.28 Kg
