PALMER PMT05 TRANSFORMADOR SPLITTER 3 SECUNDARIOS NIVEL DE MICROFONO

PALMER PMT05. Transformador para splitter de micrófono con 3 secundarios que distribuye una señal de micrófono a los mezcladores de FOH, de monitorado y de grabación. Los devanados están protegidos contra la electricidad estática.

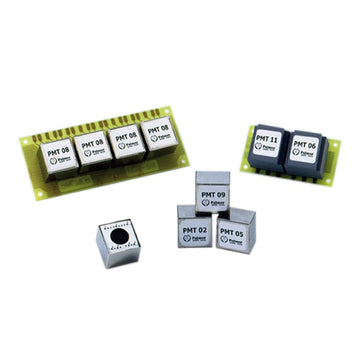

Palmer PMT05, transformador para splitter de micrófono con tres secundarios

El Palmer PMT05 es un transformador de audio diseñado específicamente para construir sistemas de split de señales de micrófono. Dispone de tres devanados secundarios, lo que permite distribuir una misma señal hacia diferentes destinos dentro de un sistema de audio profesional. Una aplicación habitual es enviar la señal de un micrófono simultáneamente a la mesa de FOH, al sistema de monitores y a un equipo de grabación, manteniendo una arquitectura basada en transformador.

A diferencia de un splitter terminado con conectores y carcasa, el PMT05 es un componente para integración en placa de circuito impreso. Está dirigido, por tanto, a técnicos, instaladores y constructores de equipos que necesitan desarrollar una solución de distribución de señal a medida. Palmer dispone además de la placa PCB05, preparada para alojar varios transformadores PMT05, facilitando la construcción de sistemas multicanal para aplicaciones de directo, estudio e instalación profesional.

Distribución de una señal de micrófono hacia varios destinos

En producciones donde una misma fuente debe alimentar diferentes sistemas, dividir correctamente la señal resulta fundamental. El transformador splitter Palmer PMT05 proporciona tres secundarios para crear varias rutas a partir de una entrada de micrófono. De este modo puede formar parte de cajas de escenario, paneles de conexión o splitters personalizados destinados a separar las señales que reciben la mezcla principal, la consola de monitores y el sistema utilizado para registrar la actuación.

El empleo de un transformador en este tipo de aplicación también permite plantear una distribución con aislamiento entre las diferentes ramas del sistema, dependiendo del diseño eléctrico definitivo en el que se integre. Esto resulta especialmente relevante en instalaciones con múltiples equipos y conexiones de masa. El propio fabricante contempla resistencias de desacoplamiento entre salidas en sus esquemas de aplicación, por lo que el comportamiento final dependerá igualmente del circuito y del conexionado utilizados alrededor del transformador.

Blindaje electrostático y de mu-metal

El PMT05 incorpora blindaje electrostático y de mu-metal, características importantes en un componente destinado a trabajar con señales de micrófono, cuyos niveles requieren especial atención frente a posibles interferencias. Su construcción está concebida para integrarse directamente sobre una PCB y ocupar poco espacio dentro de cajas, paneles o dispositivos personalizados. Esta configuración facilita el desarrollo de splitters compactos sin recurrir a transformadores de mayor formato destinados a señales de línea u otras aplicaciones.

Según las especificaciones del fabricante, el transformador trabaja con una impedancia de fuente nominal de 200 ohmios y una impedancia de carga superior a 200 ohmios. Su nivel máximo especificado es de +4 dB, mientras que la respuesta en frecuencia indicada se extiende de 40 Hz a 20 kHz con una tolerancia de ±0,5 dB. Son parámetros orientados específicamente a la distribución de señales de micrófono dentro de sistemas de audio.

Integración en sistemas de directo, grabación e instalación

La principal ventaja práctica de un splitter de micrófono con tres secundarios aparece cuando distintos equipos necesitan recibir una señal común sin depender de una única ruta de mezcla. En un escenario profesional, por ejemplo, permite diseñar un sistema en el que FOH, monitores y grabación dispongan de sus correspondientes derivaciones. También puede utilizarse en estudios, instalaciones audiovisuales o racks personalizados donde resulte necesario distribuir señales balanceadas entre diferentes dispositivos.

Su formato para montaje en circuito impreso permite incorporarlo a proyectos de una o varias vías según las necesidades de la instalación. Palmer ofrece la PCB05 para cuatro unidades PMT05, una posibilidad especialmente útil al construir un splitter multicanal. Al tratarse de un componente electrónico y no de una caja lista para conectar, el diseño de conectores, masas, resistencias de desacoplamiento y resto del circuito debe realizarse de acuerdo con los requisitos técnicos del sistema donde vaya a utilizarse.

Una solución para proyectos de distribución de señal de micrófono

El Palmer PMT05 está especialmente orientado a profesionales de audio, instaladores y usuarios con conocimientos técnicos que quieran construir o reparar sistemas de distribución de microfonía. Sus tres secundarios permiten abordar configuraciones que requieren más de una salida por canal, mientras que su blindaje y sus especificaciones eléctricas responden a una aplicación concreta de nivel de micrófono. Esto lo diferencia de transformadores destinados al aislamiento de línea, cajas DI u otras funciones dentro de una cadena de audio.

Para obtener el comportamiento previsto es importante respetar el esquema de conexionado, las impedancias y las recomendaciones de montaje del fabricante. Palmer señala también que, al soldar sus terminales, debe evitarse aplicar calor durante un tiempo excesivo. Una integración correcta permite aprovechar el PMT05 como elemento central de un splitter de micrófono personalizado, especialmente en sistemas donde una fuente debe distribuirse de forma ordenada hacia varias mesas, previos o equipos de grabación.

Características Palmer PMT05:

• Relación: 1:1 + 1:1
• Impedancia de la fuente: 200 Ohmios
• Impedancia de carga: >200 Ohmios
• Nivel máx.: + 4 dB
• Respuesta en frecuencia: 40 - 20000 Hz
• PCB: PCB05
• Dimensiones: EE25 mm
• Aplicaciones: División micro
• Peso: 0.066 Kg
