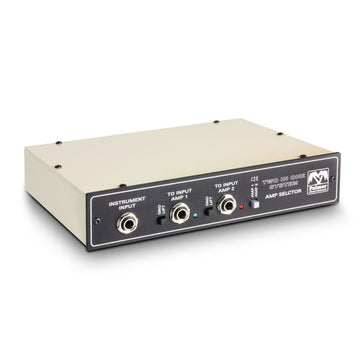

PALMER PTINOS SISTEMA DE CONMUTACION DE 2 AMPLIFICADORES A 1 ALTAVOZ

PALMER PTINOS. Sistema de conmutación de dos amplificadores a un altavoz con entrada remota enviando la señal de la guitarra al amplificador que se esté utilizando eliminando la entrada del otro amplificador para evitar ruidos.

Palmer TINO SYSTEM: dos amplificadores de guitarra con una sola pantalla

El Palmer PTINOS TINO SYSTEM es un sistema de conmutación diseñado para utilizar alternativamente dos amplificadores de guitarra con una única pantalla. Permite configurar un equipo con dos cabezales diferentes sin necesidad de dedicar una caja acústica a cada uno, facilitando combinaciones en las que se busca, por ejemplo, un amplificador para sonidos limpios y otro para crunch o distorsión. La selección afecta tanto a la ruta de la guitarra como a la conexión del altavoz.

Su funcionamiento está pensado para trabajar con amplificadores de válvulas, modelos de transistores o una combinación de ambos. Cuando se selecciona uno de los amplificadores, el TINO SYSTEM dirige hacia él la señal del instrumento y conmuta simultáneamente la pantalla. El amplificador que queda fuera de uso se mantiene correctamente gestionado mediante una carga interna, una función especialmente relevante con cabezales de válvulas, que no deben funcionar sin una carga adecuada conectada a su salida.

Cambio de amplificador desde el escenario o mediante control remoto

En un equipo de directo, el Palmer TINO SYSTEM permite cambiar entre dos amplificadores sin tener que modificar manualmente las conexiones de guitarra y pantalla. La selección puede realizarse desde el propio equipo o mediante un footswitch estándar opcional conectado a su entrada remota, lo que facilita integrar el cambio de amplificador en una pedalera o configuración de escenario. También admite el control desde sistemas de conmutación compatibles, ampliando las posibilidades en rigs de guitarra más elaborados.

Esta forma de trabajo resulta especialmente práctica para guitarristas que utilizan amplificadores con personalidades diferentes dentro del mismo repertorio. En lugar de duplicar también la pantalla, pueden mantener una única caja y seleccionar el cabezal necesario para cada sonido. Palmer diseña la transición para realizar la conmutación de forma progresiva, evitando interrupciones y ruidos de cambio perceptibles en condiciones normales, algo importante cuando el selector de amplificadores forma parte de un montaje utilizado durante una actuación.

Buffer de instrumento, aislamiento y controles Ground Lift

La entrada de instrumento trabaja con una impedancia elevada y la señal pasa por un buffer activo cuya función es adaptar la impedancia manteniendo una ganancia unitaria. De este modo, la señal procedente de una guitarra eléctrica resulta menos susceptible a determinadas interferencias cuando debe distribuirse hacia los dos amplificadores. El TINO SYSTEM no está concebido como un previo para modificar el nivel o el carácter del instrumento, sino como una herramienta especializada para gestionar correctamente las rutas del rig.

La conexión simultánea de dos amplificadores alimentados desde la red puede favorecer la aparición de bucles de masa y zumbidos. Para abordar este problema, Palmer incorpora aislamiento en las rutas destinadas a los amplificadores y controles Ground Lift que permiten adaptar la conexión de masa a cada instalación. El equipo utiliza conectores jack de 6,3 mm y presenta de forma clara los controles y la indicación del canal seleccionado, facilitando identificar qué amplificador está activo durante el uso.

Una conmutación coordinada entre guitarra, amplificador y pantalla

La principal diferencia frente a una sencilla caja A/B es que el TINO SYSTEM no se limita a repartir la señal de guitarra. Al cambiar de canal, conmuta también la conexión de la pantalla y asigna una carga al amplificador que queda temporalmente fuera del recorrido. Esta arquitectura permite plantear un sistema con dos cabezales y una sola caja manteniendo bajo control una parte especialmente delicada del flujo de señal: la relación entre la salida de potencia del amplificador y el altavoz.

El sistema también puede emplearse como selector A/B de amplificadores en configuraciones donde cada amplificador dispone de su propio altavoz o se utilizan combos con altavoz integrado, dejando sin utilizar las conexiones destinadas a la pantalla compartida. Esta posibilidad aporta flexibilidad para reorganizar un equipo de guitarra sin cambiar necesariamente de dispositivo. En todos los casos, es importante realizar el cableado con los amplificadores apagados y utilizar cables adecuados para cada tramo de instrumento y de altavoz.

Para rigs de guitarra con dos amplificadores y cambios frecuentes de sonido

El Palmer PTINOS resulta especialmente interesante para guitarristas, técnicos y estudios que trabajan habitualmente con dos amplificadores y quieren centralizar su selección. Puede ser útil en escenarios con varios sonidos base, sesiones de grabación donde interesa comparar rápidamente dos cabezales o configuraciones de backline que buscan reducir el número de pantallas. Su carcasa de acero y aluminio y su formato compacto facilitan incorporarlo a un sistema profesional junto a amplificadores, pedaleras y otros equipos de control.

El equipo funciona mediante una fuente de alimentación de 9 V DC incluida, por lo que conviene prever su conexión dentro del sistema eléctrico del rig. Antes de encender los amplificadores es recomendable revisar cuidadosamente el cableado y comprobar que las salidas de altavoz, entradas de amplificador y pantalla ocupan las conexiones correspondientes. Esta precaución es especialmente importante en equipos de válvulas, donde una conexión incorrecta entre etapa de potencia y carga puede causar problemas que no se producen en una ruta convencional de señal de instrumento.

Características Palmer Ptinos:

• Tipo de producto: Conmutador selector de amplificador
• Conmutación: Selector de salida
• Entradas: 2
• Conectores de entrada: Jack de 6.3 mm
• Impedancia de entrada: 10 MOhmios
• Número de salidas: 1
• Conectores de salida: Jack de 6.3 mm
• Impedancia de salida: 10 kOhmios
• Salidas balanceadas por transformador: No
• Indicación: Número de canal
• Controles: selector de canal, Ground-Lift
• Alimentación eléctrica: Fuente de alimentación de 9 V DC
• Consumo de corriente: 130 mA
• Material de la caja: Acero/aluminio
• Superficie de la caja: texturizado/anodizado
• Accesorios incluidos: Adaptador de corriente de 9V DC
• Dimensiones (largo x ancho x alto): 222 x 175 x 44 mm
• Peso: 1.6 Kg
