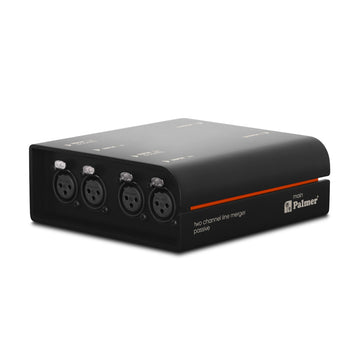

PALMER RIVER MAIN SUMADOR DE LINEAS PASIVO DE DOS CANALES

PALMER RIVER MAIN. Sumador de líneas pasivo de dos canales para unir dos señales estéreo en una pareja de salida.

Palmer River Main: suma pasiva de señales de línea con un flujo sencillo

El Palmer River Main es un sumador de líneas pasivo de dos canales diseñado para combinar dos señales estéreo en una única pareja de salidas. Cada canal reúne dos entradas de línea en una salida, por lo que permite integrar dos fuentes sin recurrir a un mezclador adicional. Su circuito trabaja mediante una matriz de resistencias y no necesita alimentación, una solución especialmente práctica cuando se busca simplificar el recorrido de señal en sistemas de audio profesional.

Una de sus aplicaciones más características consiste en conectar dos mesas de mezcla a un mismo sistema de amplificación o PA. También puede emplearse para realizar determinadas sumas de señal, como obtener una señal mono a partir de una fuente estéreo. Al tratarse de un dispositivo completamente pasivo, puede permanecer integrado en un montaje permanente o incorporarse al equipamiento de directo sin depender de adaptadores de corriente, fuentes externas ni puntos de alimentación adicionales.

Una solución práctica para directo, estudio y sistemas audiovisuales

En sonorización en directo, el River Main resulta útil cuando dos mezcladores, reproductores o sistemas de audio deben compartir un mismo destino. Esta configuración puede aparecer en eventos con distintas mesas para actuaciones y presentaciones, cambios entre sistemas de control o instalaciones donde varias fuentes necesitan acceder a una amplificación común. El dispositivo permite realizar la suma a nivel de línea manteniendo un planteamiento compacto y fácil de incorporar entre los equipos existentes.

Su uso también encaja en estudios, broadcast, televisión e instalaciones audiovisuales que necesitan combinar señales analógicas sin añadir una etapa activa al recorrido. El aislamiento mediante transformador de las entradas A de ambos canales ayuda a afrontar situaciones en las que aparecen diferencias de masa entre equipos. De esta forma, puede facilitar la integración de dispositivos procedentes de sistemas eléctricos distintos, especialmente en configuraciones profesionales donde el zumbido provocado por bucles de tierra supone un problema recurrente.

Conexiones XLR y controles Ground Lift independientes

El sumador dispone de cuatro entradas XLR balanceadas y dos salidas XLR balanceadas. En el canal 1, las entradas 1A y 1B se combinan en la salida 1, mientras que las entradas 2A y 2B hacen lo mismo en la salida 2. Esta distribución permite trabajar con una pareja estéreo completa manteniendo claramente separados los canales izquierdo y derecho, algo especialmente conveniente al integrar mesas de mezcla, interfaces de audio y otros equipos profesionales con conexiones de línea XLR.

Las entradas 1A y 2A cuentan con aislamiento galvánico mediante transformador, y cada canal incorpora su propio conmutador Ground Lift para gestionar la conexión de masa entre entrada y salida. El conjunto se aloja en una carcasa metálica resistente pensada para el trabajo profesional y presenta un formato compacto de aproximadamente 140 x 50 x 128 mm. Con un peso de 0,8 kg, puede transportarse fácilmente junto al resto del material de escenario o estudio.

Funcionamiento pasivo, amplio margen de nivel y sonido neutral

La arquitectura pasiva evita la necesidad de circuitería de alimentación y está planteada para mantener una respuesta sonora neutral durante la suma. Palmer emplea transformadores capaces de trabajar con señales de línea de nivel elevado y especifica un nivel máximo de entrada de hasta +20 dBu en las condiciones generales indicadas para el producto. Esto facilita su integración con equipos profesionales sin que el sumador se convierta en una etapa adicional de ganancia dentro de la cadena.

El hecho de no incorporar controles de nivel simplifica también el flujo de trabajo: el ajuste de las señales que llegan al River Main se realiza desde los dispositivos de origen. Su función es esencialmente combinar y aislar señales, no sustituir a una mesa de mezclas. Además, el uso de transformadores permite utilizar las entradas A con determinadas señales no balanceadas manteniendo una salida balanceada, una posibilidad útil al conectar equipos con diferentes configuraciones de salida dentro de un sistema profesional.

Para técnicos que necesitan resolver sumas de línea de forma fiable

El Palmer River Main está especialmente orientado a técnicos de sonido, estudios, empresas de eventos e instalaciones audiovisuales que necesitan reunir dos fuentes estéreo en un único destino sin añadir un mezclador activo. Puede resultar particularmente útil como herramienta de infraestructura: permanece fuera del flujo creativo principal, pero resuelve conexiones que de otro modo exigirían reorganizar la mesa, añadir equipamiento electrónico o modificar de forma importante el cableado de un sistema ya configurado.

Para obtener un funcionamiento adecuado conviene utilizar cableado apropiado, realizar las conexiones con los canales de destino silenciados y mantener el equipo alejado de campos magnéticos intensos, ya que pueden favorecer la aparición de zumbidos. El Ground Lift debe emplearse en función de la puesta a tierra de los dispositivos conectados, puesto que la posición que reduzca un posible bucle de masa dependerá de cada instalación. Su construcción pasiva también reduce las necesidades habituales de mantenimiento electrónico.

Características Palmer River Main:

• Aislamiento galvánico del transformador
• Sonido puro e inalterado
• Tipo de producto: Sumador de líneas de dos canales pasivo
• Transformador aislado: Sí
• Entradas: 4 x XLR, simétrico
• Salidas: 2 x XLR, simétrico
• Conmutador Ground-Lift: Sí
• Dimensiones (ancho x alto x profundidad): 140 x 50 x 128 mm
• Peso: 0.8 kg
