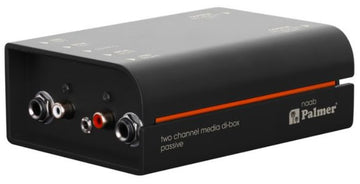

PALMER RIVER NAAB CAJA DI PASIVA DE DOS CANALES PARA MEDIOS

PALMER RIVER NAAB. Caja DI pasiva de dos canales para conectar dispositivos multimedia a sistemas de megafonía.

Palmer River Naab: caja DI pasiva para integrar dispositivos multimedia en sistemas de audio

El Palmer River Naab es una caja DI pasiva de dos canales diseñada para conectar fuentes multimedia a equipos de sonido profesional. Permite llevar señales procedentes de ordenadores, reproductores, controladores u otros dispositivos hacia una mesa de mezclas o sistema de PA mediante salidas XLR balanceadas. Su circuito incorpora aislamiento mediante transformador, una solución especialmente útil cuando se necesita integrar electrónica de consumo o fuentes auxiliares dentro de una cadena de audio preparada para directo, instalación o eventos.

Al tratarse de un dispositivo completamente pasivo, no necesita alimentación externa, baterías ni phantom power para funcionar. Esto simplifica su incorporación a montajes temporales y reduce la cantidad de elementos que deben alimentarse en escenario o cabina técnica. Palmer plantea el Naab como una herramienta para conferenciantes, DJs y técnicos de sonido que necesitan disponer de conexiones habituales para contenidos multimedia y convertirlas en un formato adecuado para recorrer distancias mayores mediante líneas XLR balanceadas.

Una solución práctica para portátiles, reproductores, DJ y presentaciones

El River Naab resulta especialmente útil cuando es necesario conectar un portátil o dispositivo multimedia a un sistema de megafonía. En congresos, presentaciones, actuaciones, centros educativos o instalaciones audiovisuales es habitual recibir señales desde equipos que utilizan mini-jack, RCA o jack en lugar de conexiones XLR profesionales. Disponer de estos formatos directamente en la unidad evita depender de múltiples adaptadores y permite preparar un punto de conexión claro entre la fuente de reproducción y la mesa de mezclas.

Sus dos canales permiten mantener una fuente estéreo cuando el sistema de sonido lo requiere. Además, incorpora un conmutador de suma mono, útil cuando el contenido estéreo necesita enviarse a una configuración monofónica o cuando el flujo de trabajo hace más conveniente combinar ambos canales. Esta flexibilidad permite utilizarlo en sistemas de PA, eventos corporativos, cabinas de DJ, instalaciones y producciones donde diferentes fuentes multimedia deben incorporarse rápidamente al equipo principal de audio.

Mini-jack, RCA, jack de 6,3 mm y salidas XLR balanceadas

La conectividad es uno de los principales argumentos del Palmer Naab de dos canales. Dispone de una entrada mini-jack estéreo de 3,5 mm, conexiones RCA y dos tomas jack de 6,3 mm, ofreciendo acceso directo a formatos presentes en una amplia variedad de equipos multimedia y de audio. En la salida incorpora dos conectores XLR balanceados, uno por canal, preparados para enlazar el dispositivo con entradas profesionales de mezcladores, interfaces, sistemas de distribución u otros equipos compatibles.

Esta combinación facilita la transición entre conexiones habituales en equipos de reproducción y el cableado balanceado utilizado en audio profesional. Palmer especifica una impedancia de entrada de 10 kO y una impedancia de salida de 80 O a 1 kHz, junto con una relación de transformación de 3,16:1. El objetivo del diseño es realizar una adaptación adecuada entre la fuente conectada y el equipo receptor, manteniendo un funcionamiento predecible dentro de las condiciones especificadas por el fabricante.

Aislamiento por transformador y Ground Lift contra problemas de masa

El River Naab utiliza aislamiento galvánico mediante transformador entre la fuente y las salidas, una característica especialmente relevante cuando dispositivos alimentados desde diferentes puntos eléctricos se conectan a un mismo sistema de sonido. Estas situaciones pueden generar bucles de masa perceptibles como zumbidos o interferencias. El aislamiento eléctrico ayuda a evitar que determinadas corrientes de masa circulen entre los equipos, proporcionando una herramienta práctica para resolver problemas habituales al conectar ordenadores y otros dispositivos multimedia a sistemas de PA.

También incorpora un conmutador Ground Lift que permite actuar sobre la conexión de masa cuando la configuración lo requiere. No debe entenderse como un procesamiento de sonido, sino como una función destinada a solucionar determinados problemas eléctricos de interconexión. Palmer especifica para el Naab una respuesta en frecuencia de 5 Hz a 60 kHz dentro de ±0,2 dB respecto a 1 kHz, reflejando un diseño orientado a transportar la señal con un margen amplio dentro de aplicaciones de audio profesional.

Para técnicos, DJs e instalaciones que necesitan conexiones multimedia fiables

El Palmer River Naab puede resultar especialmente interesante para técnicos de sonido, DJs, empresas audiovisuales, salas de conferencias y espacios que reciben con frecuencia fuentes de audio externas. Su formato compacto permite mantener preparada una solución específica para conectar ordenadores y reproductores sin tener que improvisar cadenas de adaptadores. La carcasa metálica de aluminio está concebida para soportar el uso habitual en entornos profesionales, mientras que sus dimensiones de 140 x 50 x 58 mm facilitan integrarlo en maletas y montajes técnicos.

Para obtener un resultado adecuado conviene seleccionar el tipo de entrada correspondiente a la fuente, decidir si el sistema trabajará en estéreo o mediante suma mono y utilizar Ground Lift únicamente cuando exista un problema de masa que lo justifique. El fabricante especifica un nivel máximo de entrada de +14 dBu a 20 Hz y +32 dBu a 1 kHz bajo sus condiciones de medida. Con una configuración correcta, el Naab simplifica la conexión entre dispositivos multimedia y sistemas profesionales de mezcla y amplificación.

Características Palmer River Naab:

• Elimina de forma fiable los zumbidos del bucle de masa y las señales parásitas
• Aislamiento galvánico del transformador
• Estéreo, mono conmutable
• Entradas como 2 tomas de 6.3 mm (equilibradas/no equilibradas) 2 x RCA y 1 x mini-jack estéreo
• 2 salidas XLR balanceadas
• Adaptación óptima de la impedancia para evitar pérdidas de sonido
• Construcción pasiva, no necesita fuente de alimentación
• Carcasa sólida de aluminio y acero
• Incluye una etiqueta turística regrabable para colocar en la parte posterior del naab
• Tipo de producto: Aislador de línea de dos canales pasivo
• Transformador aislado: Sí
• Entradas: 2 (mini-jack estéreo, jack y RCA), asimétricas
• Salidas: 2 x XRL, simétricas
• Conmutador Ground-Lift: Sí
• Dimensiones (ancho x alto x profundidad): 140 x 50 x 58 mm
• Peso: 0.555 kg
