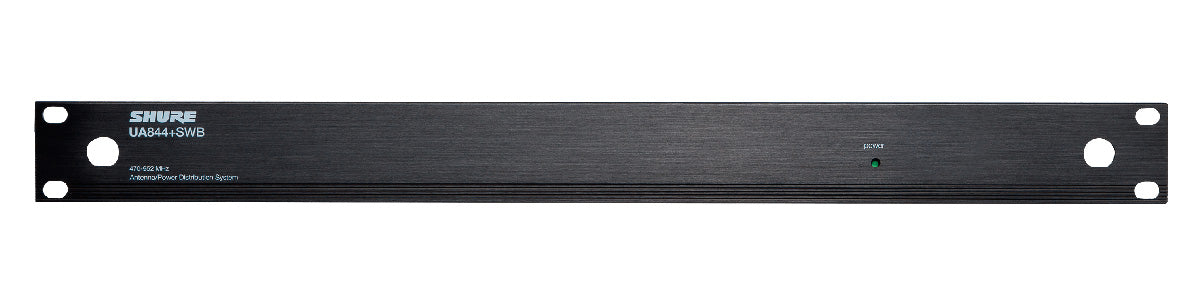

SHURE UA844+SWB-E DISTRIBUIDOR DE ANTENAS ACTIVO PARA RECEPTORES

SHURE UA844+SWB-E.Distribuidor de antenas activo con alimentación para cuatro receptores Shure de la series ULX, SLX, QLX-D y BLX4R (470-952MHz).

Distribución de antena para sistemas inalámbricos profesionales

El Shure UA844+SWB-E es un sistema activo de distribución de antena diseñado para compartir un único par de antenas entre varios receptores inalámbricos compatibles. Su circuito divide las señales de radiofrecuencia y compensa la pérdida de inserción asociada al reparto entre diferentes salidas. De este modo, permite organizar racks con varios canales reduciendo la cantidad de antenas independientes y simplificando el cableado utilizado en equipos de sonido profesional.

El sistema dispone de cuatro salidas de RF y una conexión en cascada, configuración que permite dar servicio a un máximo de cinco receptores con una sola unidad. También es posible enlazar varios distribuidores para ampliar instalaciones de mayor tamaño, respetando la configuración indicada por Shure. Esta arquitectura resulta especialmente práctica cuando se trabaja con múltiples micrófonos inalámbricos en escenarios, teatros, auditorios, centros educativos o montajes audiovisuales.

Un rack inalámbrico más ordenado en directo e instalación

En una producción con varios receptores, utilizar antenas individuales puede aumentar el cableado y dificultar tanto el montaje como el transporte. El UA844+SWB-E concentra la distribución de RF desde un solo par de antenas, ayudando a crear un rack inalámbrico más limpio y fácil de configurar. Es una solución útil para empresas de alquiler, técnicos de sonido, salas de conciertos y espacios donde los sistemas deben instalarse y desmontarse con frecuencia.

También puede integrarse en instalaciones fijas que necesiten gestionar varios canales inalámbricos desde una ubicación centralizada. La distribución activa no sustituye una correcta colocación de las antenas ni una coordinación adecuada de frecuencias, pero facilita un flujo de señal más organizado. El rendimiento final dependerá de factores como las antenas utilizadas, la longitud de los cables coaxiales, la cobertura del recinto y la compatibilidad de banda entre todos los componentes.

Salidas RF, alimentación y montaje en rack

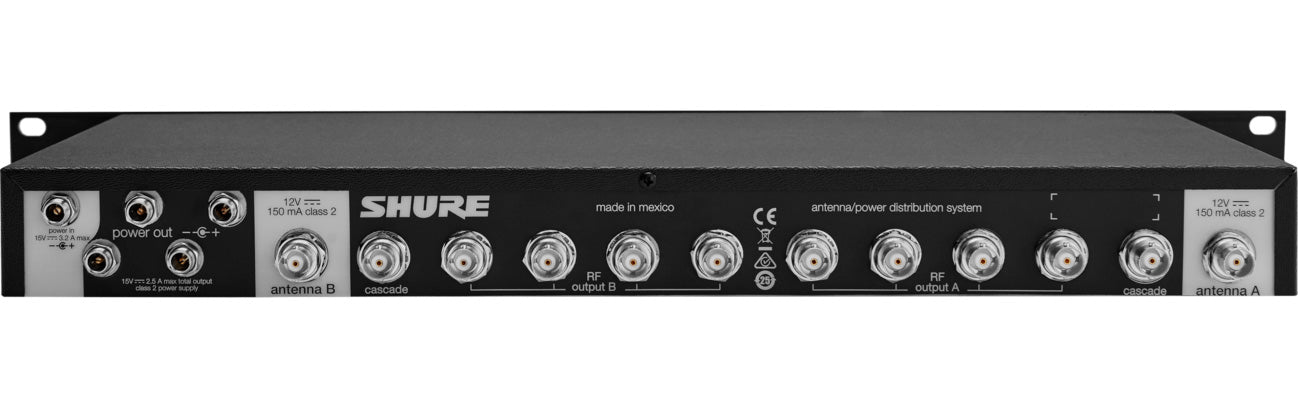

Además de distribuir las señales de antena, el Shure UA844+SWB-E incorpora salidas de corriente continua destinadas a alimentar hasta cuatro receptores compatibles. Esta función permite reducir el número de fuentes de alimentación conectadas dentro del rack y mantener una instalación más despejada. La unidad utiliza conectores BNC para las entradas, las salidas de RF y el enlace en cascada, un formato habitual en sistemas profesionales de microfonía inalámbrica.

El conjunto incluye accesorios para el montaje frontal de las antenas, componentes para su instalación en rack, fuente de alimentación externa y cables para conectar los receptores. Llevar las antenas al panel frontal puede facilitar el acceso en configuraciones móviles, mientras que las antenas remotas pueden instalarse en una posición más favorable mediante cableado adecuado. La elección dependerá del tamaño del recinto, la ubicación del rack y las necesidades de cobertura del sistema.

Integración con receptores inalámbricos Shure

El distribuidor está planteado para trabajar con receptores de distintas familias inalámbricas de Shure, entre ellas QLX-D, ULX, ULX-D, SLX y BLX4R, siempre que la versión, la alimentación y la banda de funcionamiento sean compatibles. Antes de combinar equipos de series o generaciones diferentes, conviene revisar la documentación de cada receptor y comprobar tanto sus conexiones de antena como los requisitos eléctricos de sus entradas de alimentación.

La variante SWB opera sobre un rango amplio dentro del espectro UHF, por lo que es importante verificar que las frecuencias de los receptores, las antenas y cualquier amplificador asociado queden dentro de la banda admitida por la unidad concreta. También deben respetarse las frecuencias autorizadas en el lugar de uso. Esta comprobación previa evita incorporar al rack componentes que, aunque utilicen conectores BNC similares, no estén preparados para trabajar conjuntamente.

Para producciones con varios canales inalámbricos

El Shure UA844+SWB-E puede interesar a técnicos que gestionan varios micrófonos inalámbricos y necesitan reducir el número de antenas visibles alrededor del rack. Su planteamiento encaja en producciones de directo, eventos corporativos, representaciones teatrales, centros de culto, instalaciones educativas y sistemas audiovisuales permanentes. La posibilidad de distribuir RF y alimentación desde una misma unidad contribuye a agilizar el montaje y facilita la identificación de conexiones durante una revisión técnica.

Para mantener un funcionamiento fiable, es recomendable utilizar cables coaxiales en buen estado, evitar curvaturas pronunciadas y revisar periódicamente los conectores BNC. La unidad debe instalarse con ventilación suficiente y alejada de fuentes de calor o humedad. En sistemas complejos también conviene documentar la ruta de cada salida, la banda de los receptores y la posición de las antenas, simplificando así el mantenimiento, la localización de incidencias y futuras ampliaciones del equipo inalámbrico.

Características Shure UA844+SWB-E:

• Sistema de distribución de antena y de alimentación para receptores, con divisor de antenas activo de 4 salidas más 1 puerto de conexión en cascada, varias opciones de bandas de frecuencia disponibles y fuente de alimentación externa
• Cuatro salidas más cascada
• Hasta 5 unidades por configuración
• Incluye puentes de antena y alimentación
