SHURE UA874WB ANTENA DIRECCIONAL ACTIVA

SHURE UA874WB. Antena direccional activa conmutable con cuatro posiciones de ganancia, -6, 0, +6 y +12, un rango de 470 a 900 MHz y un haz de 70 grados conmutable.

Recepción RF focalizada para sistemas inalámbricos

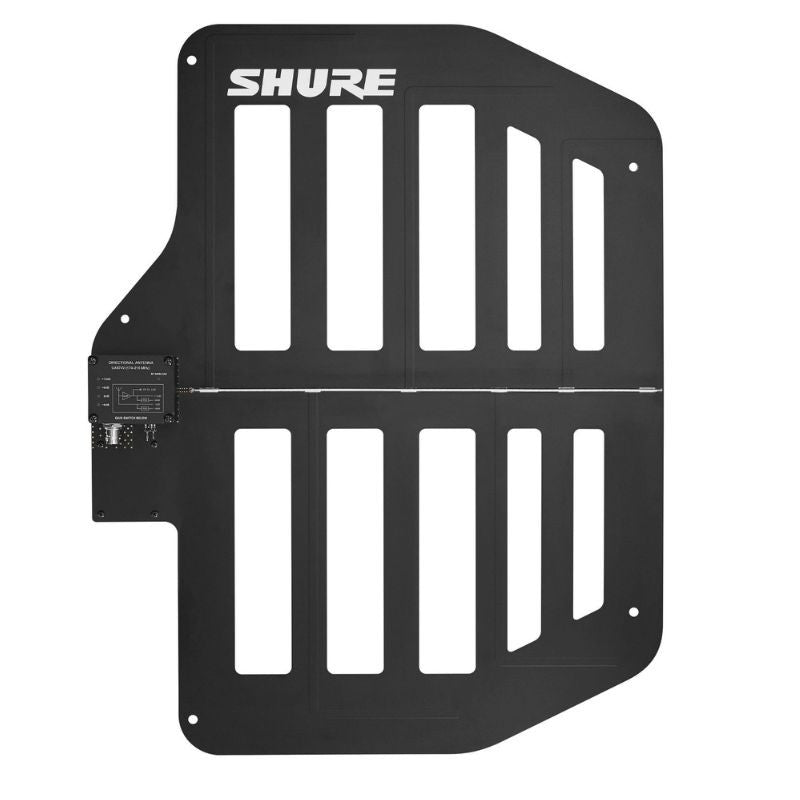

La Shure UA874WB es una antena direccional activa diseñada para mejorar la recepción en sistemas de microfonía inalámbrica profesional. Trabaja en el rango de 470 a 900 MHz y emplea un array logarítmico periódico de dipolos, orientando su patrón cardioide hacia la zona donde se encuentran los transmisores. Esta directividad ayuda a captar la señal procedente del escenario o área de actuación y a reducir la influencia de señales de radiofrecuencia situadas fuera de la cobertura principal.

Su ancho de haz de 70 grados permite delimitar una zona de recepción amplia sin comportarse como una antena omnidireccional convencional. Puede utilizarse en conciertos, teatros, auditorios, eventos corporativos, salas de conferencias e instalaciones donde sea necesario colocar las antenas alejadas del receptor. Una orientación correcta y una línea de visión despejada hacia los transmisores contribuyen a conseguir una cobertura más estable, aunque siempre conviene comprobar el rendimiento real dentro de cada espacio antes de comenzar la actividad.

Aplicaciones en directo e instalaciones profesionales

La UA874WB resulta especialmente útil cuando los receptores inalámbricos están instalados en un rack situado en un lateral, una cabina técnica o una zona separada del escenario. Al montar la antena en una posición elevada y dirigirla hacia los intérpretes, presentadores o ponentes, es posible adaptar la recepción a la distribución del recinto. También puede ayudar en entornos con varios sistemas inalámbricos, estructuras metálicas, público u otros elementos que dificulten la colocación directa de las antenas originales del receptor.

Su carácter activo no está destinado a aumentar indiscriminadamente el alcance del sistema, sino a compensar las pérdidas generadas por el cable coaxial. Esta diferencia es importante al planificar una instalación de radiofrecuencia: aplicar más ganancia de la necesaria también amplifica el ruido y las interferencias presentes en la banda. Por ello, el ajuste debe realizarse según la longitud, la calidad y la pérdida especificada para el cable empleado, buscando equilibrar la señal que finalmente llega al receptor.

Amplificador integrado y ganancia seleccionable

El amplificador de bajo ruido integrado dispone de cuatro posiciones de ganancia: -6 dB, 0 dB, +6 dB y +12 dB. Los ajustes negativos o neutros pueden ser adecuados para recorridos cortos o transmisores próximos, mientras que los niveles positivos permiten compensar pérdidas mayores en cables más largos. La selección debe basarse en las características del cable coaxial y no únicamente en su longitud, ya que dos cables de dimensiones similares pueden presentar comportamientos diferentes según su construcción y frecuencia de trabajo.

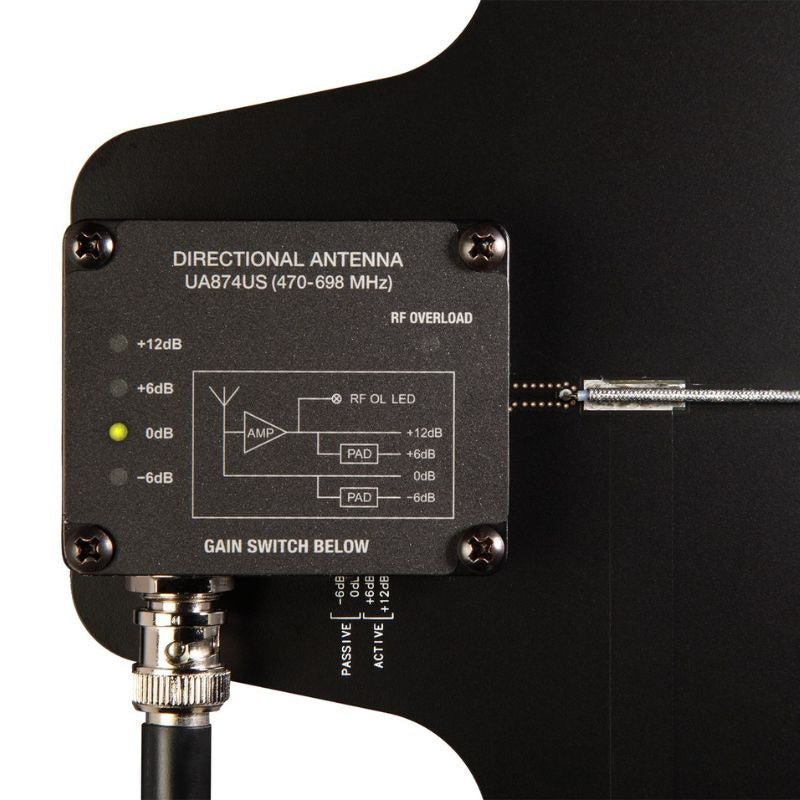

Un indicador LED muestra el modo de ganancia seleccionado, mientras que el testigo de sobrecarga RF avisa cuando una señal intensa puede estar saturando el amplificador de la antena. En ese caso, es aconsejable reducir la ganancia o aumentar la distancia respecto al transmisor. Utilizar el nivel más bajo que proporcione una recepción adecuada ayuda a conservar el margen de funcionamiento del sistema y evita que el ruido radioeléctrico del entorno perjudique la coordinación de frecuencias o la estabilidad de los canales inalámbricos.

Conexión BNC y diferentes opciones de montaje

La conexión se realiza mediante un conector BNC hembra de 50 ohmios, utilizando cable coaxial de bajas pérdidas compatible con sistemas de antena profesionales. La UA874WB necesita recibir alimentación bias de 10 a 15 V DC a través de esa misma conexión, por lo que debe emplearse con receptores inalámbricos o distribuidores de antena Shure capaces de suministrarla. La antena no funciona sin esta alimentación, incluso cuando se seleccionan los ajustes de ganancia de -6 dB o 0 dB.

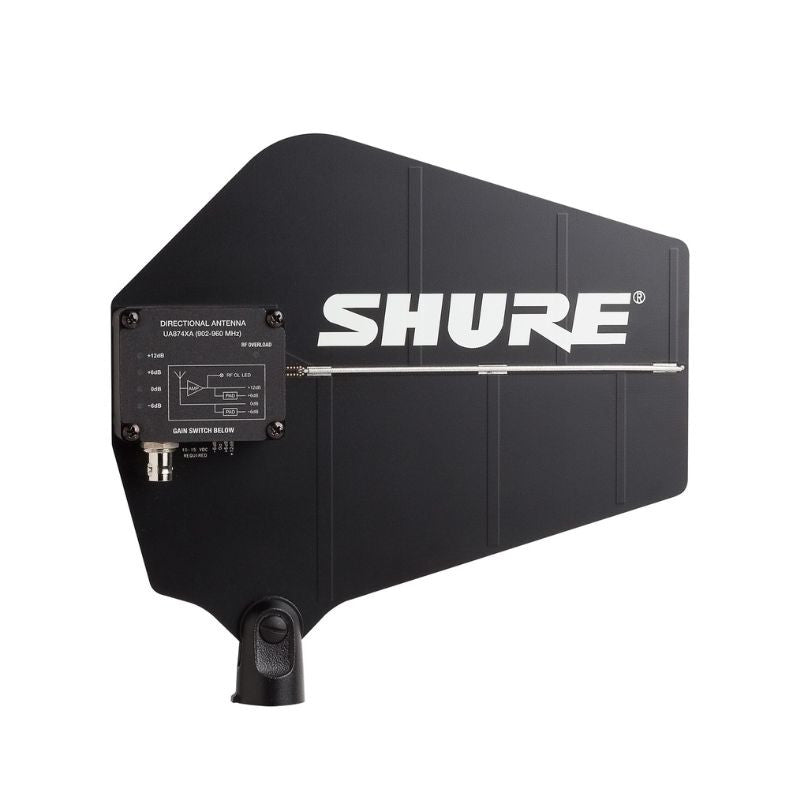

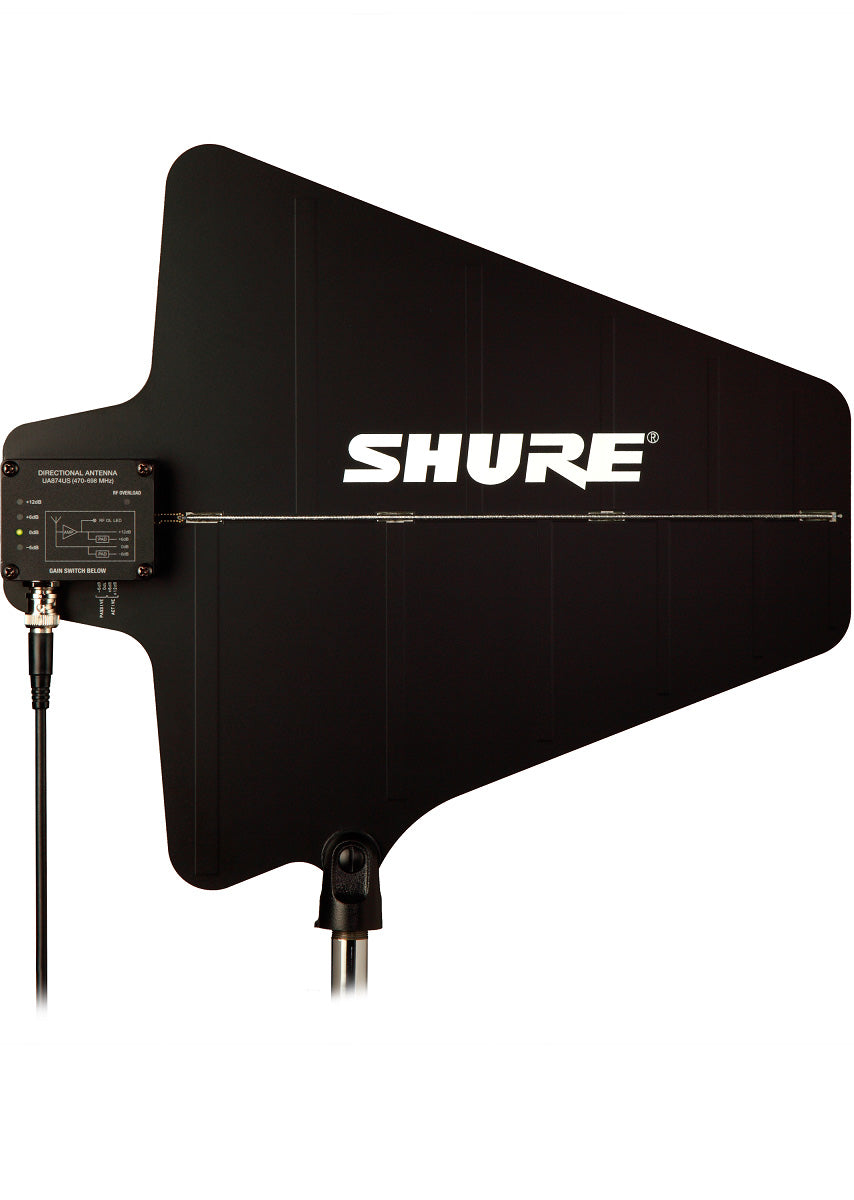

El adaptador giratorio integrado permite instalarla sobre un soporte de micrófono y ajustar su orientación hacia el área de cobertura. También puede suspenderse del techo o montarse en una pared, facilitando su integración en instalaciones temporales y permanentes de interior. Sus dimensiones aproximadas de 316 x 359 x 36 mm y su peso de 317 gramos favorecen una colocación discreta, sin añadir una carga elevada a soportes, estructuras o sistemas de montaje utilizados en escenarios y espacios audiovisuales.

Una herramienta para optimizar sistemas inalámbricos

Esta antena UHF direccional activa puede interesar a técnicos de sonido, empresas de alquiler, teatros, centros educativos, salas de espectáculos y responsables de instalaciones audiovisuales que necesiten separar las antenas del rack de receptores. Su rango de frecuencia amplio permite trabajar con diferentes sistemas Shure compatibles dentro de la banda de 470 a 900 MHz. Está destinada únicamente a recepción, por lo que no debe conectarse a transmisores de monitorización personal ni utilizarse como antena de emisión.

Para mantener un funcionamiento fiable conviene usar cable coaxial de 50 ohmios con bajas pérdidas, evitar dobleces pronunciados y proteger los conectores durante el transporte. La antena debe colocarse lejos de objetos metálicos y sin obstáculos importantes entre ella y los transmisores. Antes de cada evento es recomendable realizar una prueba recorriendo toda la zona de uso, observar los medidores RF del receptor y ajustar la orientación y la ganancia hasta obtener una cobertura adecuada sin activar el indicador de sobrecarga.
